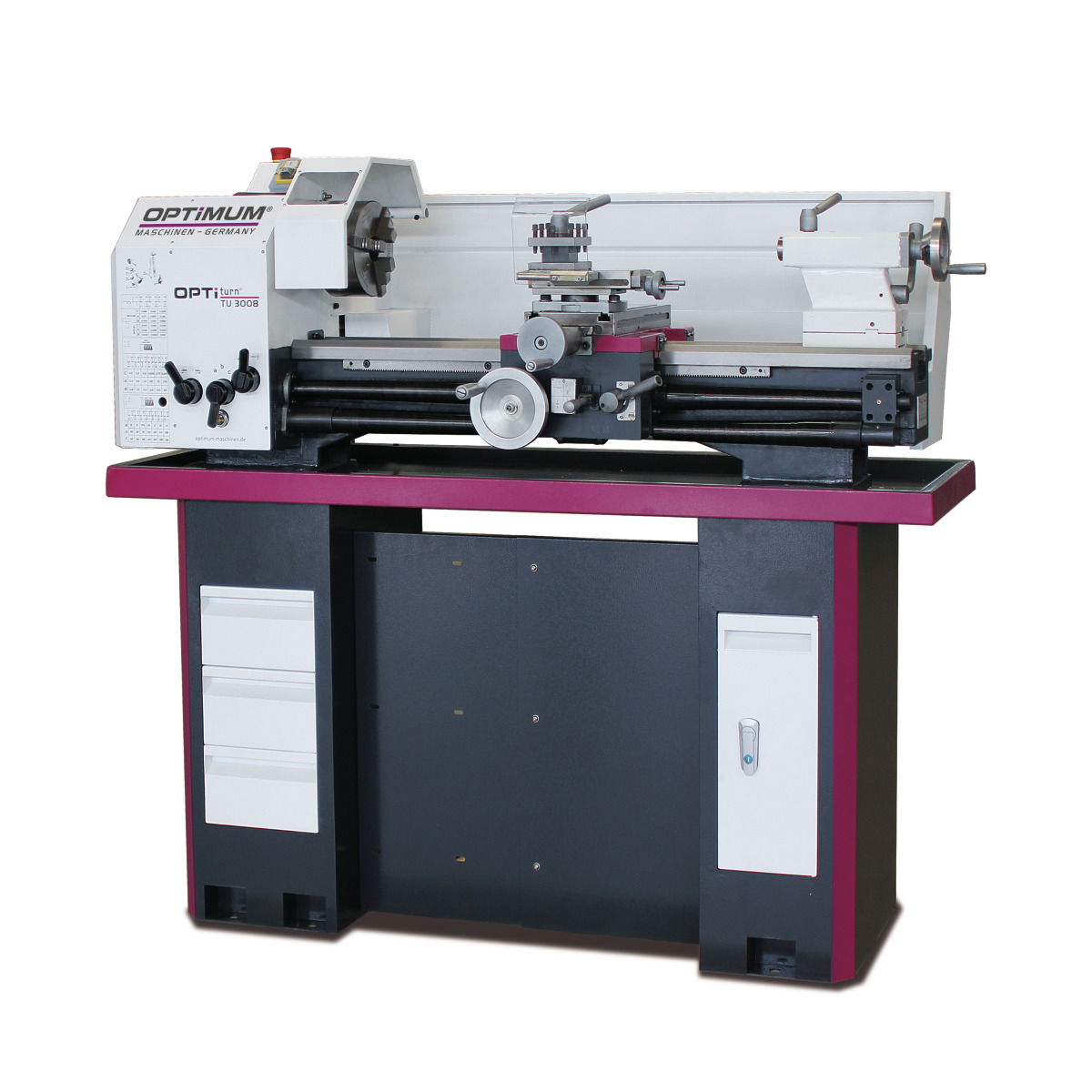

Description
- Präzise Verarbeitung

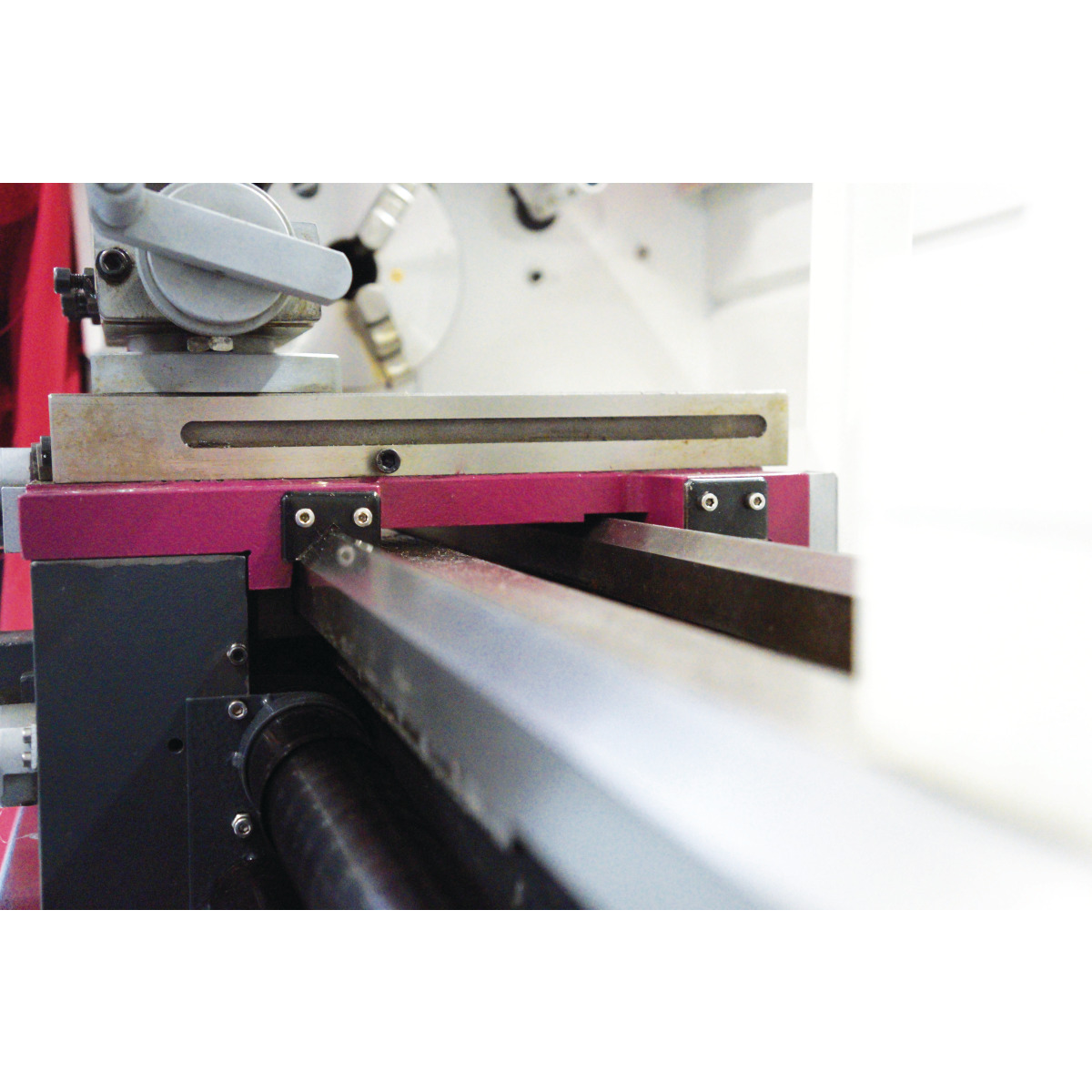

- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Gehärtete Hauptspindel in nachstellbaren, präzisen Kegelrollenlagern gelagert
- Kegelrollenlager in P5 Qualität
- Gehärtete Spindelnase
- Große Spindelbohrung Ø 38 mm
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Leit- und Zugspindel in zwei Sinterlagern gelagert
- Automatische Längs- / Planvorschübe
- Leitspindel- und Zugspindelabdeckung
- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Wechselräder-Satz im Standardlieferumfang zum Gewindeschneiden
- Not-Halt-Schlagschalter
- Keilriemen
- Getriebe
- Keilriemen und Brushless Antrieb
- Laufruhiger, leistungsstarker und bürstenloser Gleichstrom Antrieb mit exzellenter Regelcharakteristik
- Hochpräzises Stahlfutter für höhere Drehzahlen
- Digitale Drehzahlanzeige
- Netzanschluss 230 V
- Dreibacken-Drehfutter Ø 160 mm, zentrisch spannend
- Feste Zentrierspitze MK 3 und MK 5
- Vierfach-Stahlhalter 25 mm
- Spritzwand
- Spänewanne
- Wechselzahnräder-Satz
- Bedienwerkzeug
Features
| Anschlussspannung | 400 V |
|---|---|
| Antrieb Spindel | 1,1 kW |
| Anzahl der Drehzahlbereiche | 6 |
| Anzahl der Steigungen Metrisch | 18 |
| Anzahl der Steigungen Zoll | 21 |
| Anzahl der Vorschübe längs | 9 |
| Anzahl der Vorschübe plan | 9 |
| Bettbreite | 180 mm |
| Breite/Tiefe (Produkt) ca. | 705 mm |
| Drehzahlbereich | 150 – 2000 min¯¹ |
| Elektrischer Anschluß |
|
| EMV-Klasse | 5,5 kW 400V ~50Hz |
| Gewicht (netto) ca. | 226 kg |
| Gewicht ca. | 226 kg |
| Höhe (Produkt) ca. | 575 mm |
| Länge (Produkt) ca. | 1525 mm |

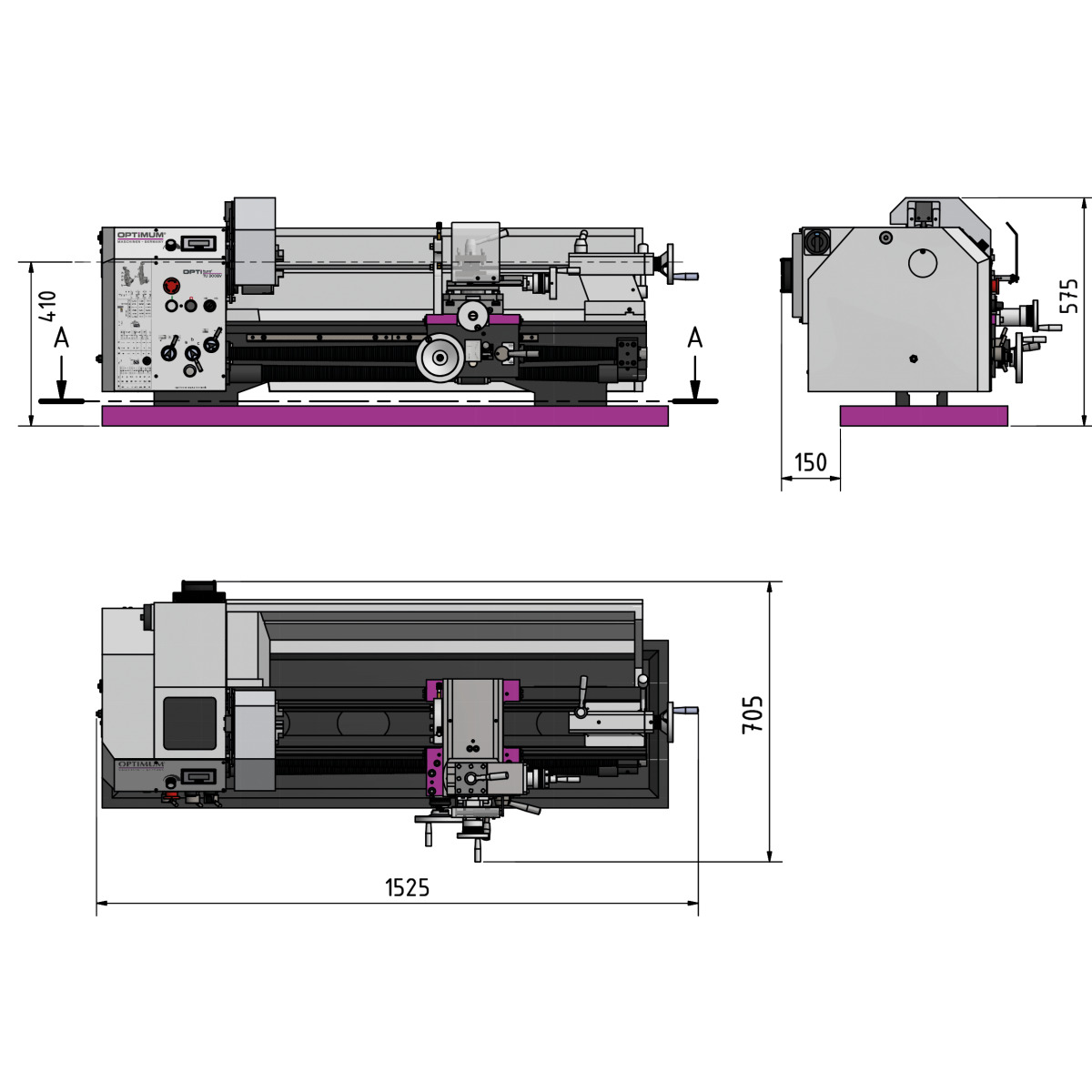

| Länge x Breite x Höhe ca. | 1.525 x 705 x 575 mm |
| Längsvorschub im Bereich | 0,085 - 0,832 mm/U (9 Vorschübe) |
| Leistung Antriebsmotor | 1,1 kW |
| Netzfrequenz | 50 Hz |
| Norm | 2200x1080x1370 mm |
| Planvorschub im Bereich | 0,01 - 0,1 mm/U (9 Vorschübe) |
| Reitstock Pinolendurchmesser | 38 mm |
| Reitstock Pinolenhub | 70 mm |
| Reitstock-Pinolenhub | 70 mm |
| Reitstockaufnahme | MK 3 |
| Spindelaufnahme | Camlock DIN ISO 702-2 Nr. 4 |
| Spindelbohrung, Stangendurchlass | Ø 38 mm |
| Spindelbohrung/Stangendurchlass Durchmesser | 38 mm |
| Spindeldrehzahl | 150 - 2.000 min-1 |
| Spindelkonus | MK 5 |
| Spitzenhöhe | 158 mm |
| Spitzenweite | 800 mm |
| Stahlhalter Aufnahmehöhe max. | 18 mm |
| Steigung - Metrisch im Bereich | 0,2 - 3,5 mm/U (18 Steigungen) |
| Steigung - Zoll im Bereich | 56 - 8 Gg/Zoll (21 Steigungen) |
| Steigung Metrisch | 0,2 – 3,5 mm/U |
| Steigung Zoll | 56 – 8 Gg/1" |
| Stufenanzahl | 6 Stufen |
| Umlauf-Ø über Maschinenbett | 310 mm |
| Umlauf-Ø über Planschlitten | 190 mm |
| Umlaufdurchmesser über Maschinenbett | 310 mm |
| Umlaufdurchmesser über Planschlitten | 190 mm |
| Verfahrweg Bettschlitten | 600 mm |
| Verfahrweg Oberschlitten | 65 mm |
| Verfahrweg Planschlitten | 150 mm |
| Vierfachstahlhalter Aufnahmehöhe | 25 mm |
| Vorschubbereich längs | 0,085 – 0,832 mm/U |
| Vorschubbereich plan | 0,01 – 0,1 mm/U |
| DIN/ EN/ ISO/ Art | 2200x1080x1370 mm |
Ersatzteile
Zubehör
Manufacturer
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
