Beschreibung

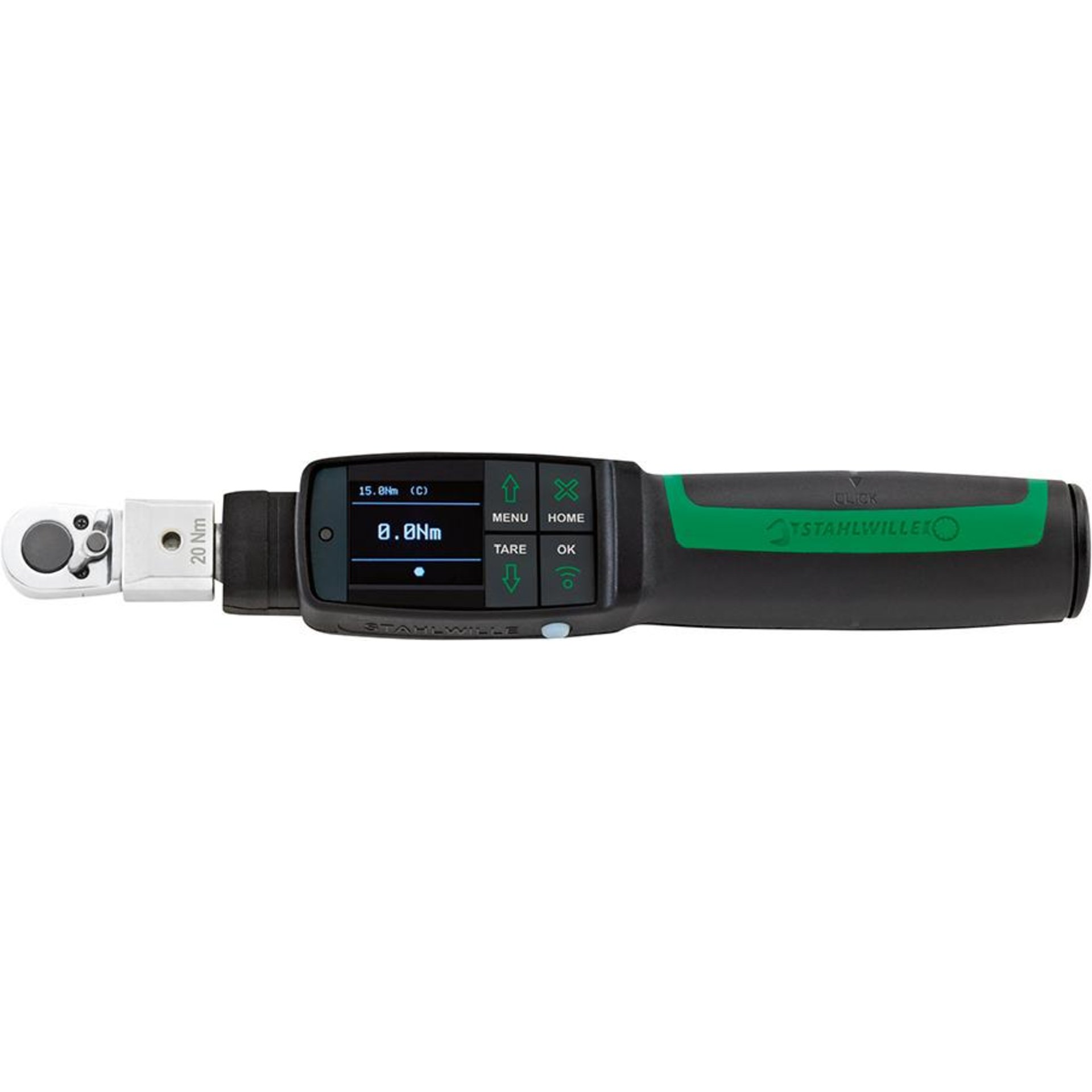

Ausführung: Drehmoment- und Drehwinkelschlüssel, mit Einsteckwerkzeug Umschaltknarre. Ergonomisches Design mit Mehrkomponenten-Kunststoffgriff und QuickRelease-Sicherheitsverriegelung. Mit Micro-USB-Schnittstelle zur Programmierung des Drehmoment-Drehwinkelschlüssels und Dokumentation der Schraubdaten über Laptop und PC. Drehmoment einstellbar über Multifunktionstasten. Umschaltbar N·m, ft·lb, in·lb, hochauflösendes farbiges Grafik-Display mit zusätzlichen seitlichen Signalleuchten. Für den kontrollierten Rechts- und Linksanzug sowie Drehwinkel. Drehmoment und Drehwinkel gleichzeitig sichtbar.
4-fache Signalisierung des Schraubverlaufs durch Akustik-Signal (Summer), fühlbares Auslösesignal durch elektromechanische Auslösung, mitlaufende Ziffernanzeige und von allen Seiten gut sichtbare LED-Anzeige, mit Ampelfunktion. Menü-Sperr-Funktion zum Schutz vor unbefugter Verstellung der Einstellwerte. 4 Messmodi: Drehmoment, Drehwinkel, Drehmoment mit Kontrollgröße Drehwinkel, Drehwinkel mit Kontrollgröße Drehmoment. Programmiermöglichkeit von Parametersätzen und Ablaufplan (je 25). Klassifiziert nach DIN EN ISO 6789-2:2017. Lieferung inkl. Prüfzertifikat, Software SENSOMASTER 4, USB-Kabel und 4 Micro-Batterien AAA/LR03 im Kunststoffkasten.
Anwendung: Für hochpräzise Verschraubungen mit Drehmoment/-winkel, bei denen eine hohe Genauigkeit oder Dokumentationspflicht besteht, z. B. bei Motorenbauteilen, insbesondere Zylinderkopfschrauben, oder im Maschinenbau mit erhöhten Anforderungen, u. a. Robotertechnik etc.
Merkmale
| Skalenbereich in (Nm) min. | N·m |
|---|---|
| Skalenbereich in (lbf) min. | lbf·ft |
| Skalenbereich in (lbf) max. | lbf·ft |
| Auslösegenauigkeit | ±1 % |
| Vierkantantrieb | mm |
| Umschaltknarre | Zoll |
| Länge | mm |
Hersteller
STAHLWILLE Eduard Wille GmbH & Co.KG
Lindenallee 27
42349 Wuppertal
0202/47910
www.stahlwille.de
info@stahlwille.de
