Beschreibung

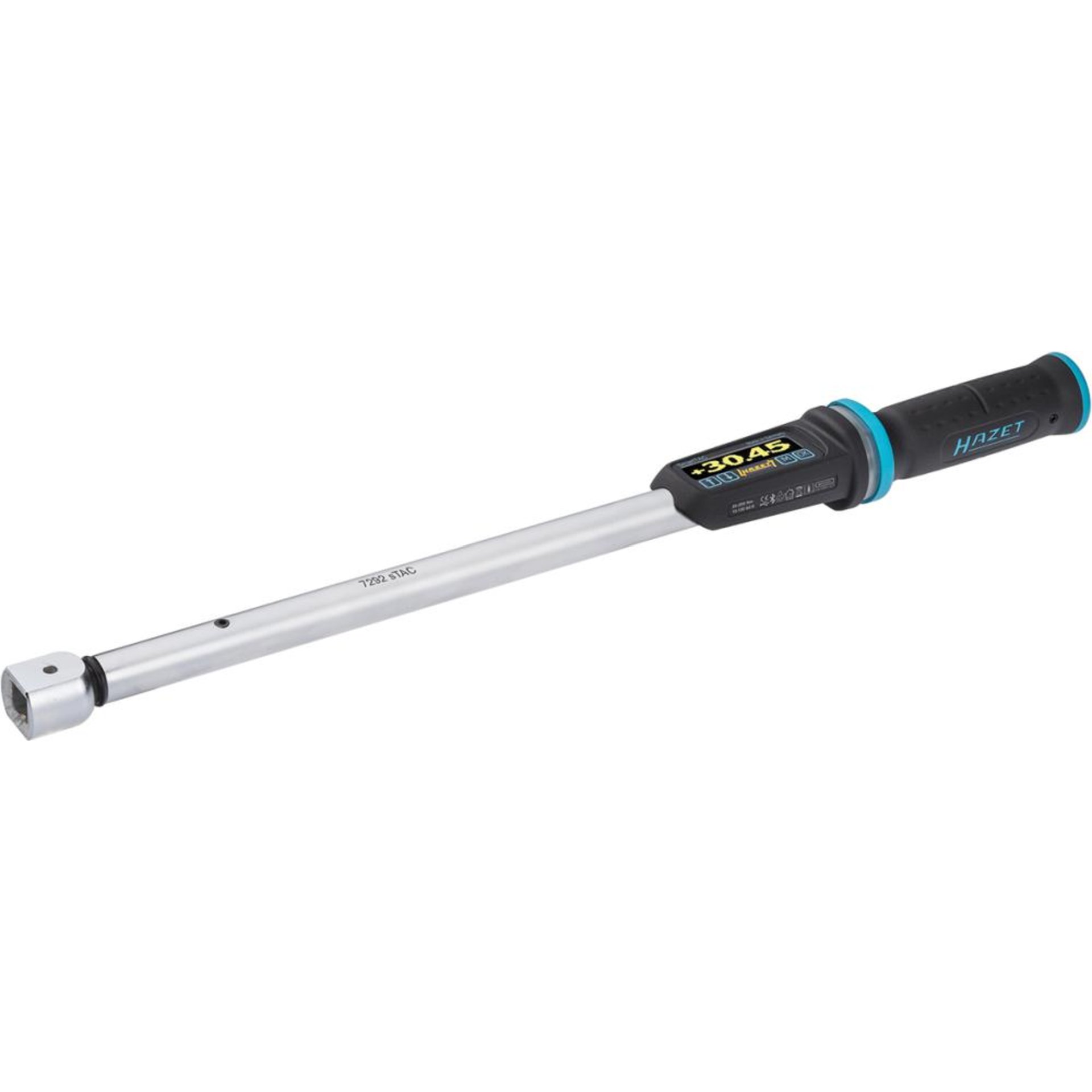

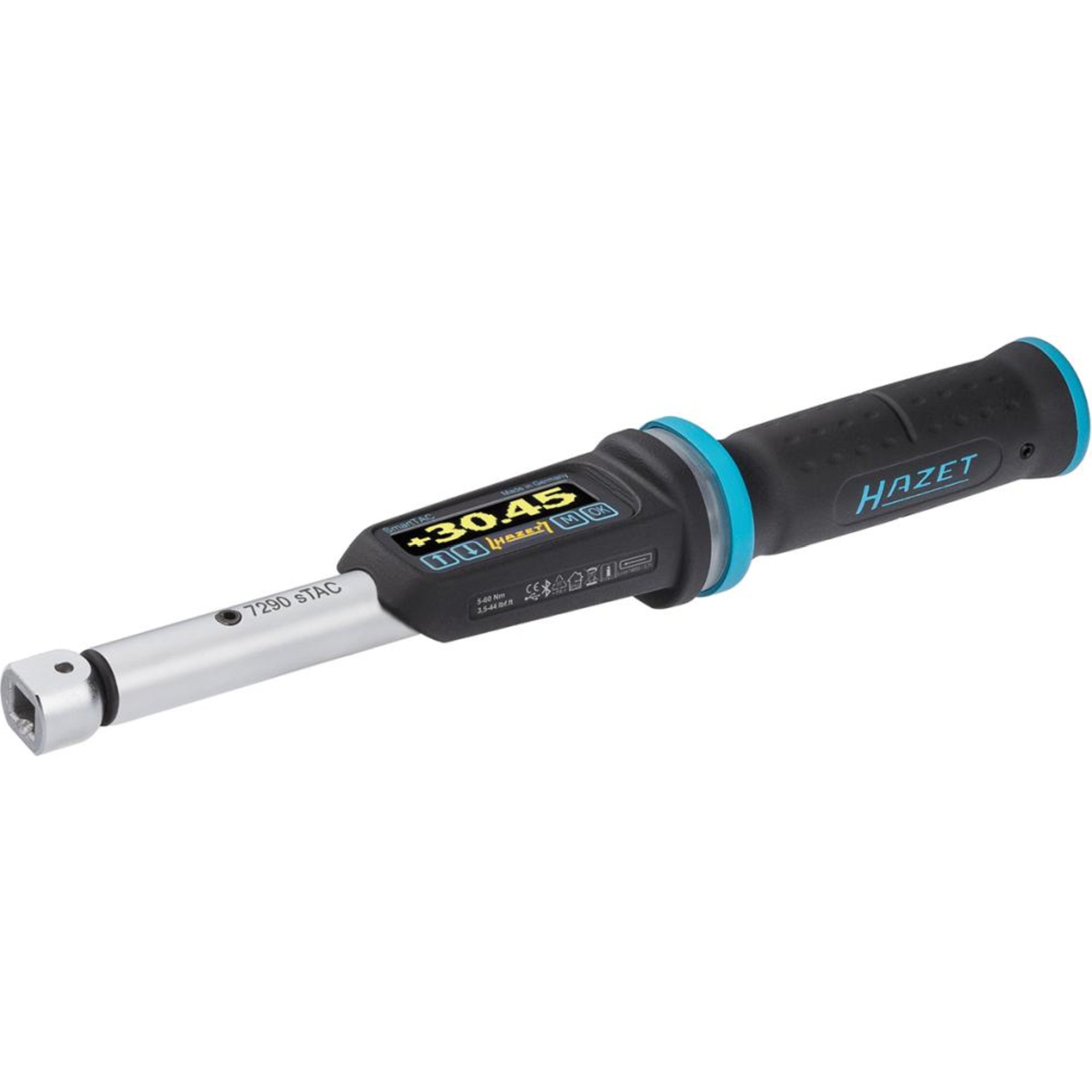

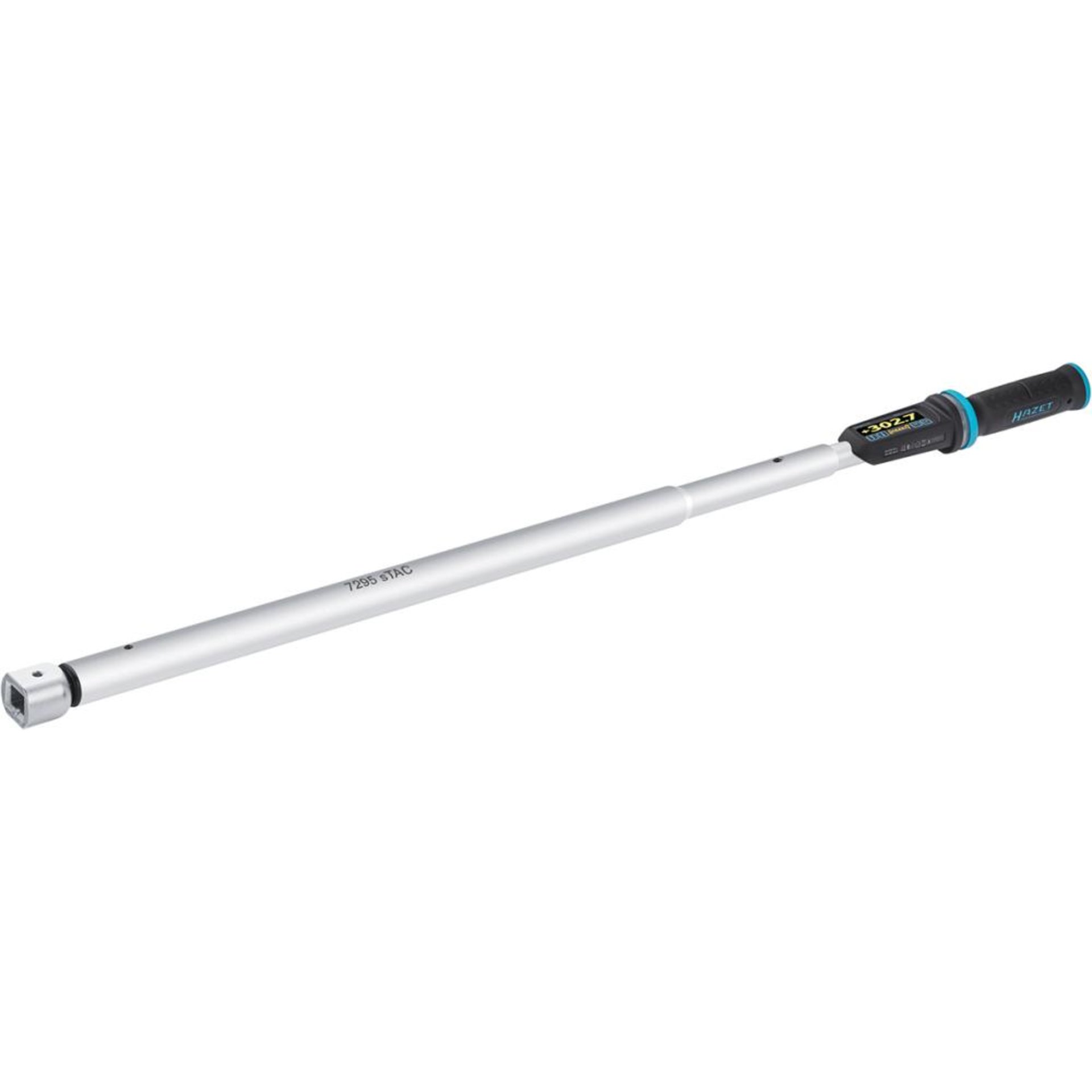

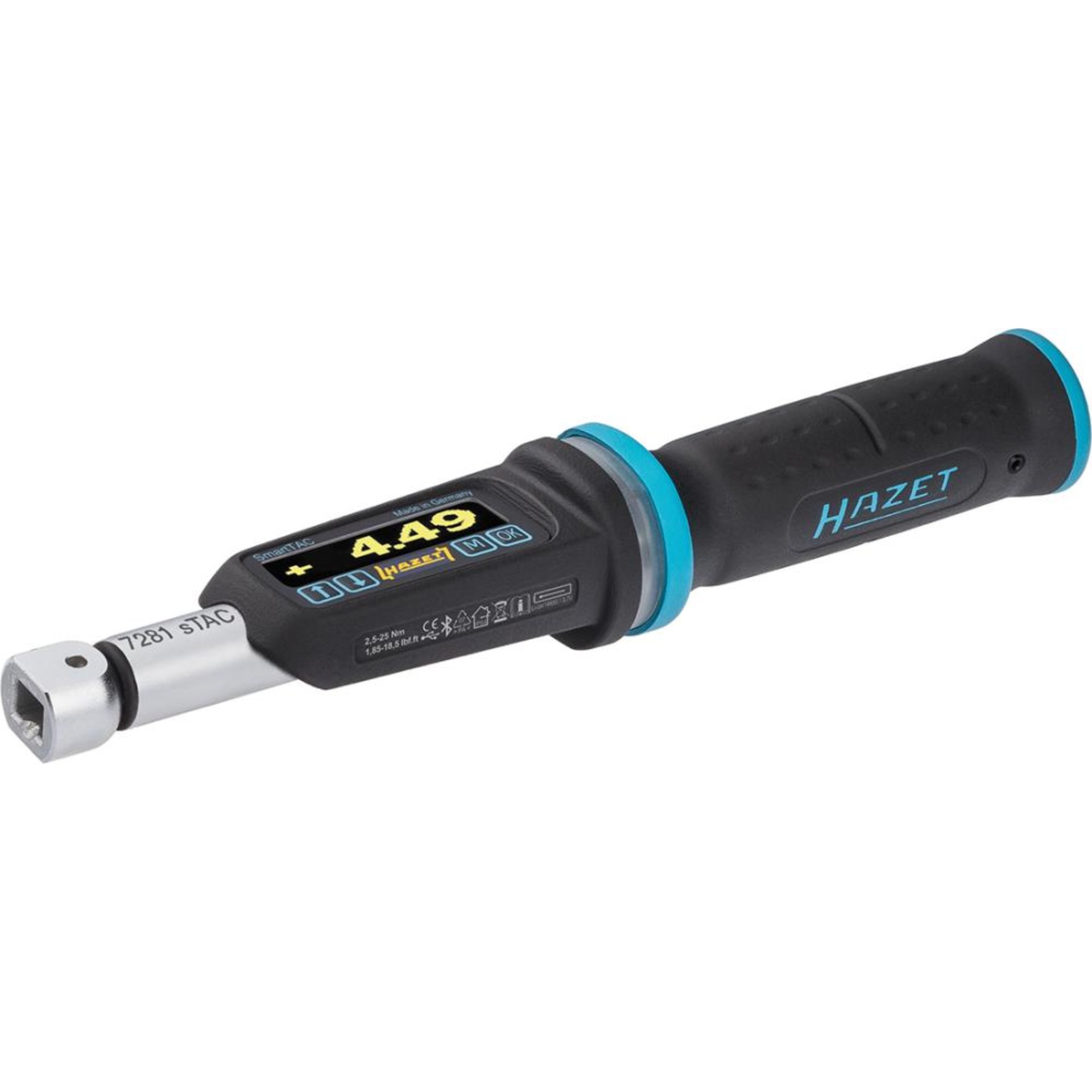

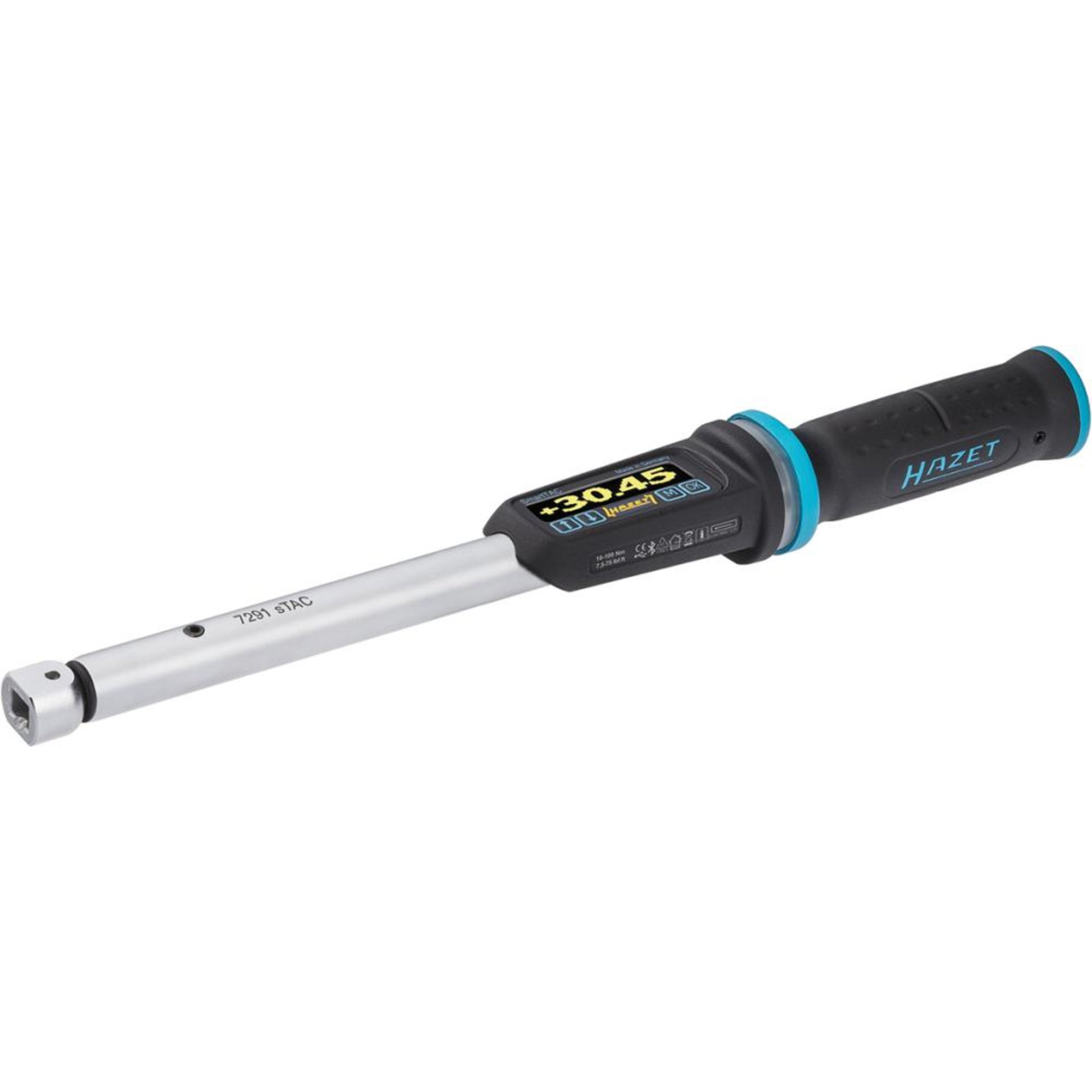

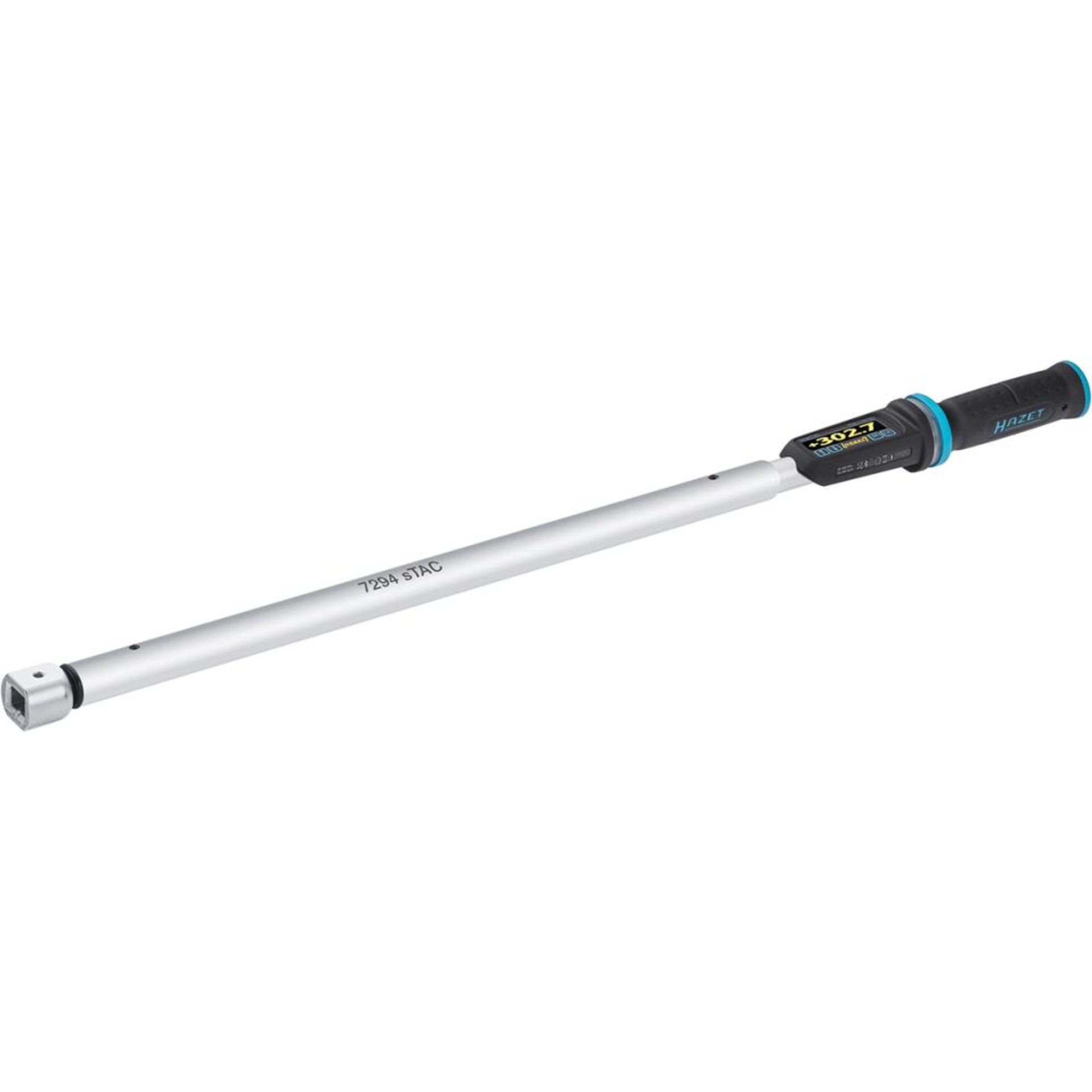

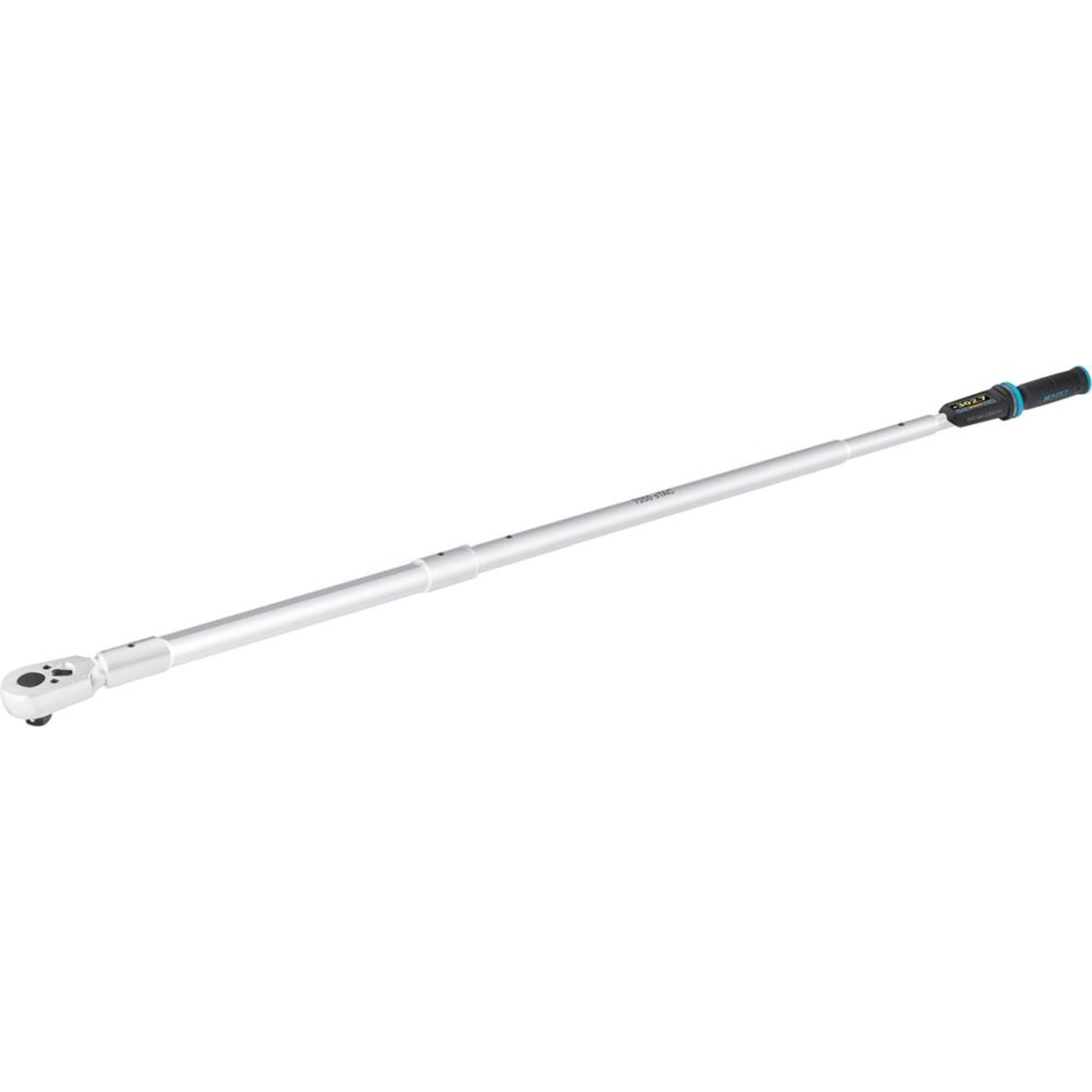

Ausführung: Drehmoment und Drehwinkelschlüssel, ergonomisches Design mit Mehrkomponenten-Kunststoffgriff. Mit Smart-Technologie bestehend aus optionaler SmartTAC-App und Low-Energy-Bluetooth®-Schnittstelle (gültige Funkzulassung in allen EU-Ländern, in der Schweiz und in Norwegen) mit Live-Datenaustausch zur Anzeige des Schraubverlaufes auf mobilen Endgeräten. Drehmoment einstellbar über Multifunktionstasten. Umschaltbar N·m, lbf·ft, lbf·in und kgf·m, lesbar über kontrastreich leuchtendes, dimmbares OLED-Display, um 180° drehbar. Messwertanzeige in 13-mm-Schriftgröße inklusive einer i. O./n. i. O.-Schraubfallbewertung. Für den kontrollierten Rechts- und Linksanzug sowie Drehwinkel. Drehwinkelbereich addierend 0° bis 999°. 4-fache Signalisierung des Schraubverlaufs durch Akustik-Signal (Summer), Vibration, mitlaufende Ziffernanzeige und rundum aus jeder Lage sichbare 360°-LED-Anzeige mit „Ampelfunktion“. Akustik-Signal (Buzzer) und Vibration bei Bedarf abstellbar. Menü-Sperr-Funktion zum Schutz vor unbefugter Verstellung der Einstellwerte mit selbst wählbarem vierstelligem Code. Programmierbare Drehmoment-Kontrolle bei Winkelanzug und Winkelkontrolle bei Drehmomentanzug. Programmiermöglichkeit von Parametersätzen und Ablaufplänen (je 25). Batterie- und Speicheranzeige, automatische, zeitabhängige und energiesparende Stand-by-Funktion. Einfach gegliederte Menüführung in Deutsch, Englisch, Französisch, Italienisch und Chinesisch. Die Wirklänge ist für andere Einsteck-Werkzeuge einstell-/programmierbar. Klassifiziert nach DIN EN ISO 6789-2:2017. Lieferung inkl. Prüfzertifikat, Umschaltknarre, Li-Ion-Akku 3,7 V (direkt am Werkzeug über USB-C-Stecker aufladbar), 1 Meter USB-3.1-Kabel.
Anwendung: Für hochpräzise Verschraubungen mit Drehmoment/-winkel, bei denen eine hohe Genauigkeit oder Dokumentationspflicht besteht, z. B. bei Motorenbauteilen, insbesondere Zylinderkopfschrauben, oder im Maschinenbau mit erhöhten Anforderungen, u. a. Robotertechnik etc.
Merkmale
| Skalenbereich in (Nm) min. | N·m |
|---|---|
| Skalenbereich in (lbf) min. | lbf·ft |
| Skalenbereich in (lbf) max. | lbf·ft |
| Auslösegenauigkeit | % |
| Vierkantantrieb | mm |
| Umschaltknarre | Zoll |
| Länge | mm |
Hersteller
HAZET-Werk, Hermann Zerver GmbH & Co. KG
Güldenwerther Bahnhofstr. 25-29
42857 Remscheid
02191/792-0
www.hazet.de
inland.handel@hazet.de
