Gedore

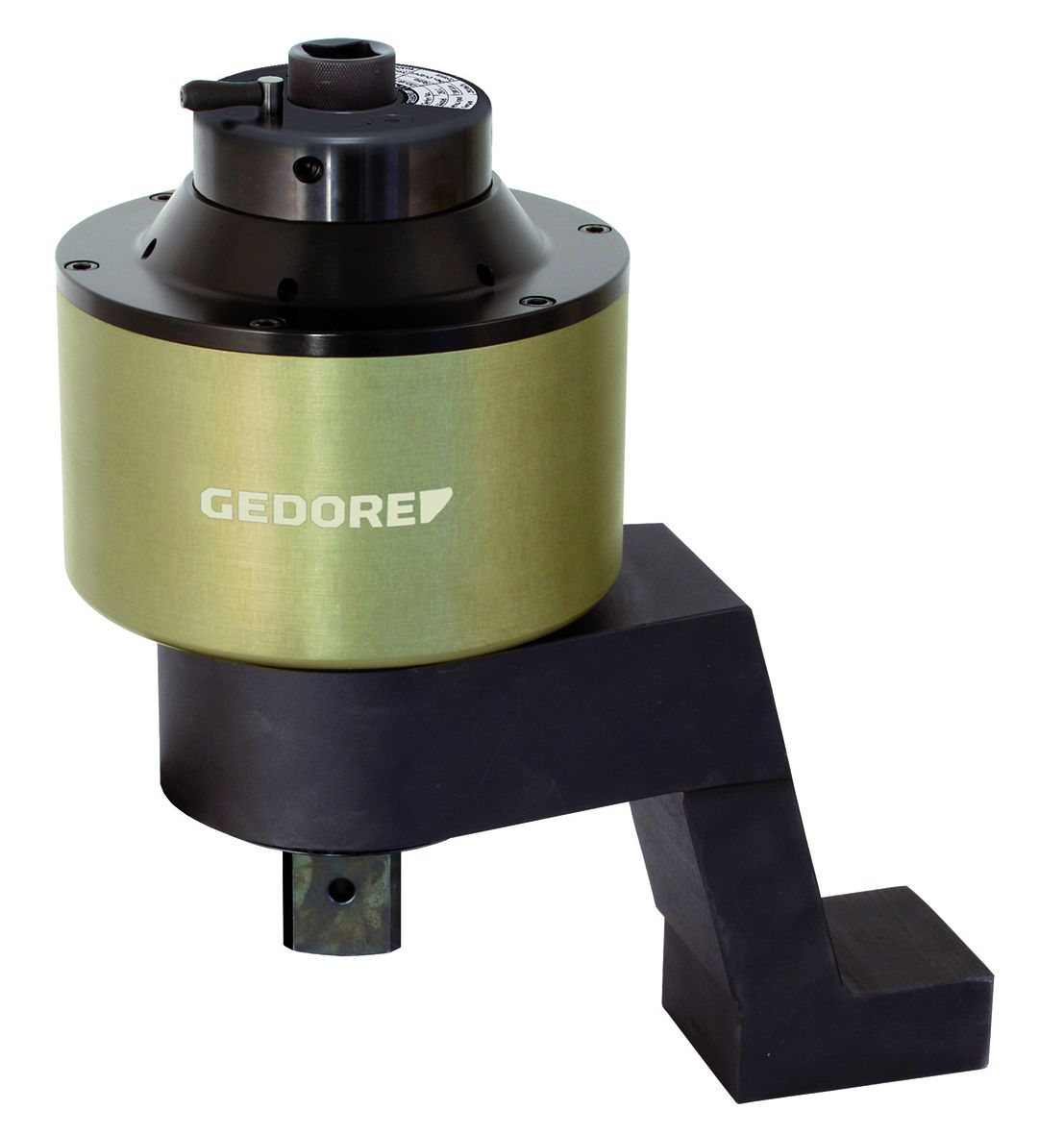

DVV-130ZRS Drehmomentvervielfältiger DREMOPLUS ALU 13000 Nm

Art.-Nr.	9900355547
EAN / GTIN	4010886934364
Hersteller Art. Nr.	2653141

13.507,08 €

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 3-5 Werktage

Stück

Beschreibung

Besonders geeignet für: Maschinen- und Anlagenbau, Seilbahnen, Lifte und Masten, Schwerindustrie, Baustellen, Brückenbau, Schiffs-, Flugzeug-, Eisenbahnbau, Raffinerien, Kunststoffindustrie, Kraftwerke aller Art, Ausführung: Mechanischer, handbetätigter Drehmomentvervielfältiger für den kontrollierten Schraubenanzug und zum Lösen von Verschraubungen, Mit zweistufigem Planetengetriebe, Mit zweistufigem Planetengetriebe, Gehäuse aus Hochleistungsaluminium, Modelle mit Übersetzungsverhältnis 1:18, 1:22, 1:28,5, 1:39, Alle Modelle mit Rücklaufsicherung (RS), Mit zerstörungsfreier Überlastsicherung "Slipper" zum Schutz des Getriebes, rechts- und linksgängig, Mit modellabhängigem, gekröpftem Reaktionsarm Z-Form aus Chrom-Vanadium-Stahl, Optional nachrüstbar mit geradem Reaktionsarm L-Form, mit verstellbarem Reaktionsvierkant, aus Leichtmetall, Garantierte Genauigkeit: besser als +/- 3 % Toleranz, In Verbindung mit einem Drehmomentschlüssel zu betätigen, 4 Modelle mit maximaler Belastung im Bereich von max. 6000 N·m bis max. 13000 N·m, Ausgangsvierkante mit Bohrung für Kraftschraubereinsätze mit Sicherungsstift und -ring, Ausgangsvierkante mit Bohrung für Kraftschraubereinsätze mit Sicherungsstift und -ring

Merkmale

Merkmale

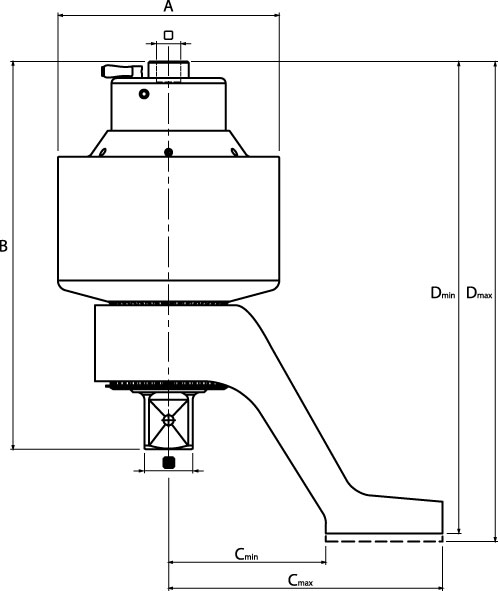

Abstand Antriebsvierkant - Beginn Reaktionsarm (min.)	(126) mm
Abstand Antriebsvierkant - Ende Reaktionsarm (max.)	(229) mm
Ausgangsdrehmoment (max. lbf.ft)	9530 lbf·ft
Ausgangsdrehmoment (max. N.m)	13000 N·m
Breite Drehmomentvervielfältiger	175 mm
Eingangsdrehmoment (max. lbf.ft)	280 lbf·ft
Eingangsdrehmoment (max. N.m)	380 N·m
Gesamthöhe mit Reaktionsarm (max)	(379) mm
Gesamthöhe mit Reaktionsarm (min)	(372) mm
Gewicht kg	20,9 kg
Höhe Drehmomentvervielfältiger	306 mm

Zubehör

Sonstige

Hersteller

GEDORE-Werkzeugfabrik GmbH & Co. KG
Remscheider Str. 149
42899 Remscheid
02191/596900
www.gedore.de
zentrale@gedore.de
