Beschreibung

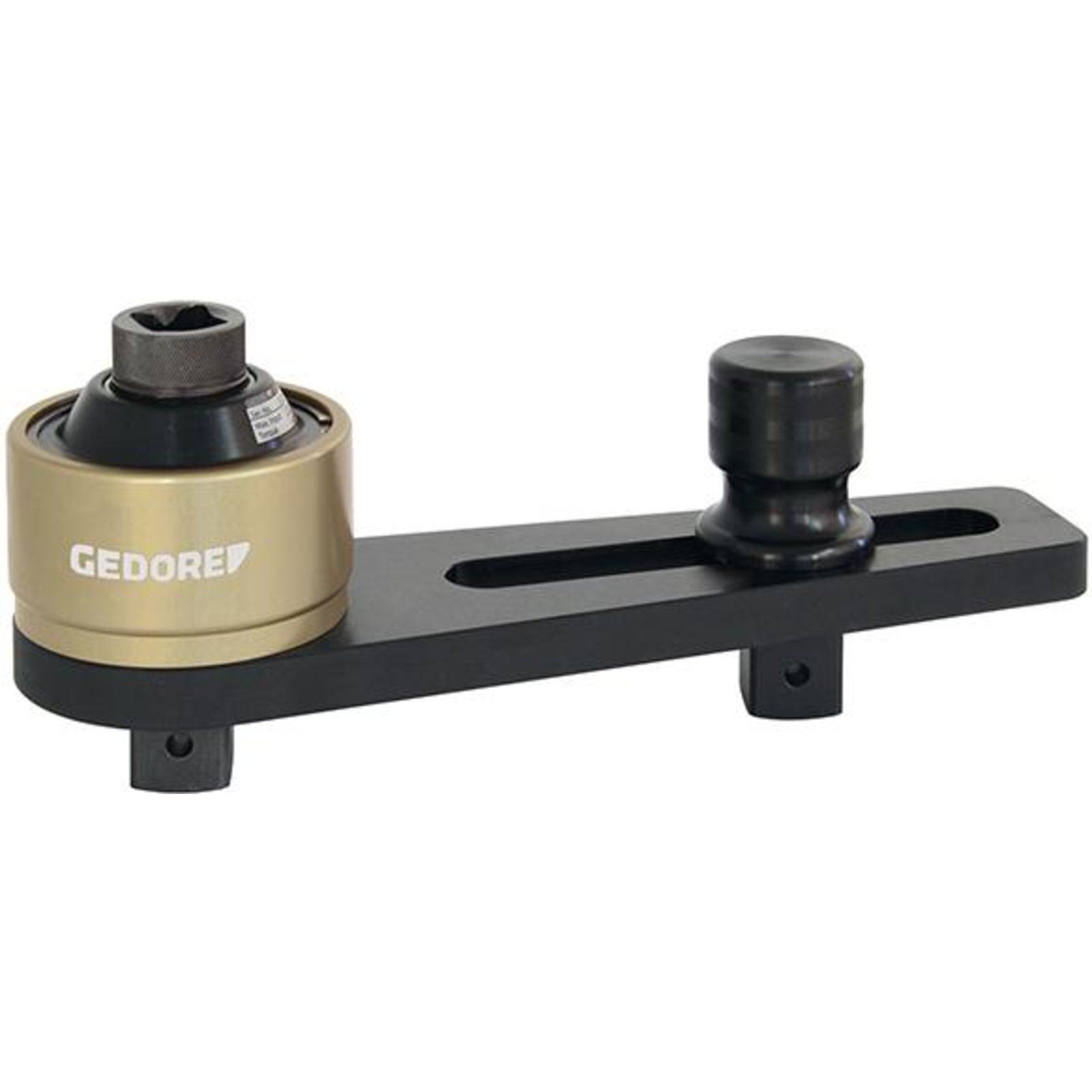

Ausführung: Gehäuse aus Hochleistungsaluminium, geschmiedeter Reaktionsarm aus Chrom-Vanadium-Stahl zum sicheren Abfangen der Gegenkräfte. Spielarmes, einstufiges Planetengetriebe für hohe Lebensdauer und exakte Drehmomentübertragung. Die garantierte Genauigkeit ist besser als ±3 % Toleranz. Abtriebsvierkant mit Bohrung zur Aufnahme von Kraftschrauber-Einsätzen mit Sicherungsstift und Gummiring.
Anwendung: Zum kontrollierten Festziehen von Schrauben und zum Lösen von Verschraubungen mit einem Drehmomentschlüssel. Ideal für den Brücken-, Schiffs-, Flugzeug-, Eisenbahn- sowie Maschinen- und Anlagenbau in Industrie, Raffinerien, Nfz- und Kfz-Technik und auf Baustellen.
Lieferumfang: Drehmomentvervielfältiger mit integriertem Reaktionsarm, Werksprüfzertifikat, Einstelltabelle und stabilem Transportkoffer mit Schaumstoffeinlage.
Überlastsicherung mittels Abschervierkant. Wird das Getriebe durch zu hohe Kräfte überlastet, bricht der Abtriebsvierkant ab. Das Getriebe wird nicht beschädigt. Nach Ersatz des Abtriebsvierkants ist der Drehmomentvervielfältiger wieder einsatzbereit.
Hersteller: GEDORE Werkzeugfabrik GmbH & Co. KG, Remscheider Straße 149, 42899 Remscheid, DE, +492191596900, gedore.empfang@gedore.com
Merkmale
| Ausgangsdrehmoment | 500-2800 N·m |
|---|---|
| Reaktionsarm | L-Form |
| Übersetzungsverhältnis | 1:5,5 |
| Antriebsvierkant | 3/4 Zoll |
| Abtriebsvierkant | 1 Zoll |
| max. Eingangsdrehmoment | 550 N·m |
| Gewicht | 3,4 kg |
Zubehör
Sonstige
Hersteller
GEDORE-Werkzeugfabrik GmbH & Co. KG
Remscheider Str. 149
42899 Remscheid
02191/596900
www.gedore.de
zentrale@gedore.de
