Beschreibung

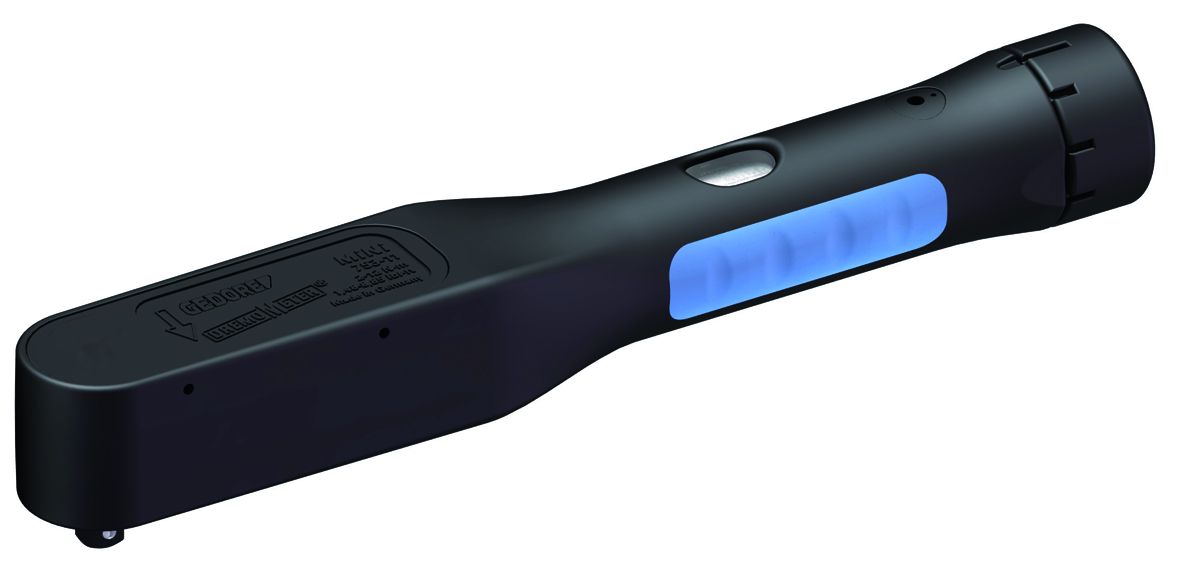

Ausführung: Leichtes Kunststoffgehäuse aus hochwertigem, glasfaserverstärktem Hightech-Polyamid mit Weichkomponente im Griffbereich. Mit 1/4"-Antriebsvierkant mit Kugelsicherung DIN 3120 – A 6,3 ISO 1174, für den kontrollierten Rechtsanzug mit automatischer Kurzwegauslösung, mit akustischem und fühlbarem Signal. Mit Doppelskala mit einer Skalenteilung von 0,5 N · m und 5 lbf · in, Mikrometerskala mit Skalenteilung von 0,05 N · m. Zudem verfügt der Drehmomentschlüssel über ein Sichtfenster mit Lupeneffekt. Sichere Arretierung des eingestellten Drehmoments durch einrastenden Verstellknopf. Klassifiziert nach DIN EN ISO 6789-2:2017 Typ II Klasse A, kalibriert auf eine maximal zulässige Abweichung von ±3 % und somit präziser, als die in der Norm geforderten ±4 %. Lieferung inkl. Prüfzertifikat, in Kunststoffbox.
Anwendung: Für den kontrollierten Schraubenanzug im Bereich von 2 bis 12 N · m für fast alle industriellen Fertigungsbereiche.
Hersteller: GEDORE Werkzeugfabrik GmbH & Co. KG, Remscheider Straße 149, 42899 Remscheid, DE, +492191596900, gedore.empfang@gedore.com
Merkmale
| Skalenbereich in (Nm) min. | 2,5 N·m |
|---|---|
| Skalenbereich in (Nm) max. | 12 N·m |
| Skalenbereich in (lbf) min. | 22,5 lbf·in |
| Skalenbereich in (lbf) max. | 106 lbf·in |
| Skalenteilung | 0,5 N·m/5 lbf·in |
| Vierkantantrieb | 1/4 Zoll |
| Auslösegenauigkeit | ±3 % |

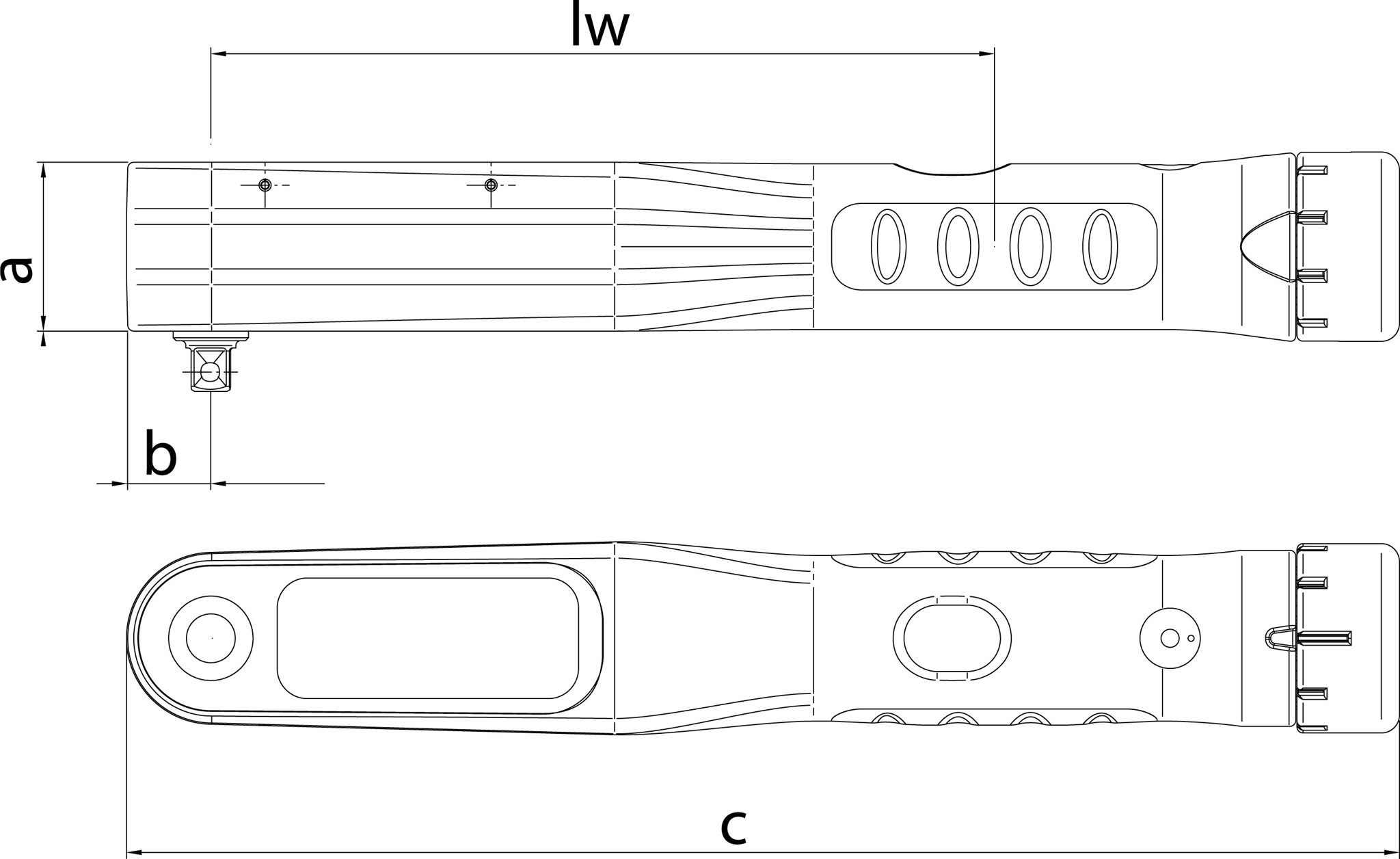

| Länge | 211 mm |
| Gewicht | 0,320 kg |
Sonstige
Hersteller
GEDORE-Werkzeugfabrik GmbH & Co. KG
Remscheider Str. 149
42899 Remscheid
02191/596900
www.gedore.de
zentrale@gedore.de
