Beschreibung

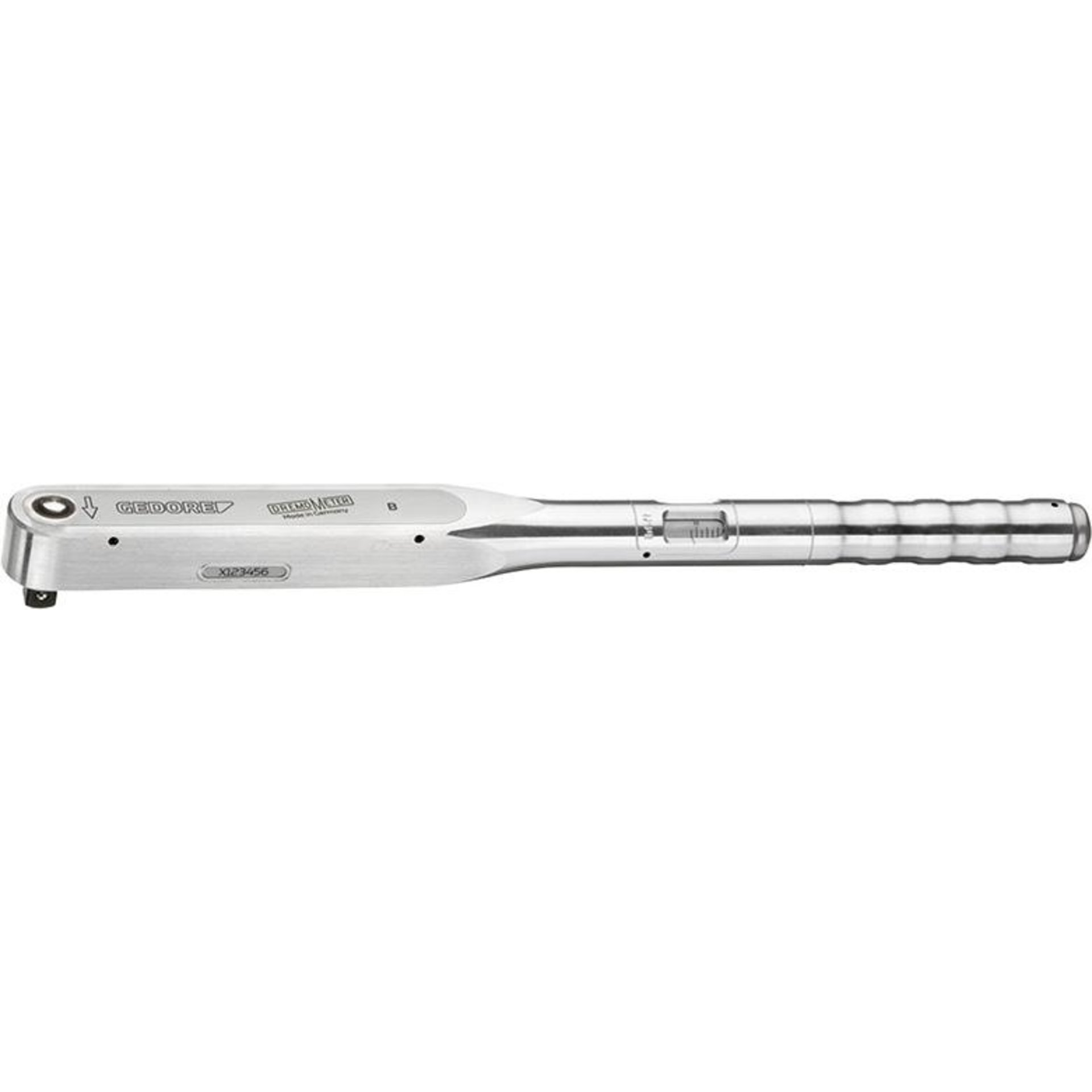

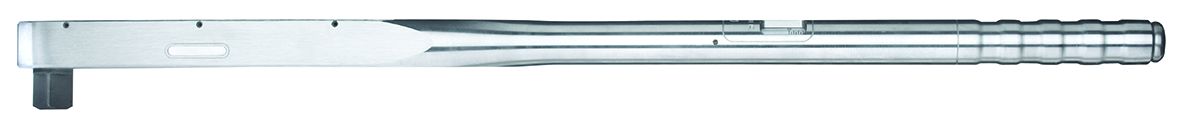

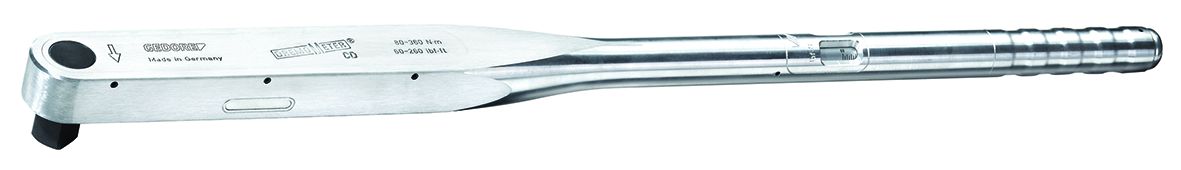

Ausführung: Sehr hohe Genauigkeit und lange Lebensdauer, auch beim Einsatz von Verlängerungsrohren. Mit Drehmoment-Direktübertragung auf die Hebelmechanik. Eine Doppelskala dient zur Ablesung und zeigt sowohl Newtonmeter (N · m) als auch alle gängigen englischen oder US-Maßeinheiten (lbf · in oder lbf · ft) an. Das Gehäuse ist aus einer hochfesten Aluminium-Legierung, alle beanspruchten Teile aus Stahl. Für den kontrollierten Rechtsanzug mit automatischer Kurzwegauslösung, mit akustischem und fühlbarem Signal. Klassifiziert nach DIN EN ISO 6789-2:2017 Typ II Klasse A, kalibriert auf eine maximal zulässige Abweichung von ±3 % und somit präziser, als die in der Norm geforderten ±4 %. Lieferung inkl. Prüfzertifikat.
Anwendung: Für den kontrollierten Schraubenanzug im entsprechenden Drehmomentbereich, für sämtliche industrielle Fertigungsbereiche.
Lieferung in Kunststoffbox.
Hersteller: GEDORE Werkzeugfabrik GmbH & Co. KG, Remscheider Straße 149, 42899 Remscheid, DE, +492191596900, gedore.empfang@gedore.com
Merkmale
| Skalenbereich in (Nm) min. | 80 N·m |
|---|---|
| Skalenbereich in (Nm) max. | 360 N·m |
| Skalenbereich in (lbf) min. | 60 lbf·ft |
| Skalenbereich in (lbf) max. | 260 lbf·in |
| Skalenteilung | 5 N·m/5 lbf·ft |
| Auslösegenauigkeit | ±3 % |
| Vierkantantrieb | 3/4 Zoll |

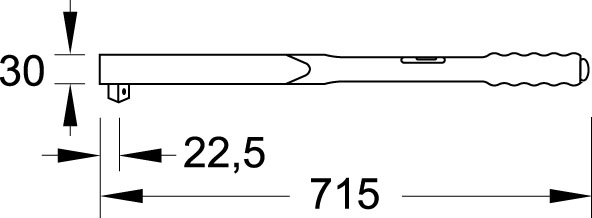

| Länge | 718 mm |
| Gewicht | 2,4 kg |
Sonstige
Hersteller
GEDORE-Werkzeugfabrik GmbH & Co. KG
Remscheider Str. 149
42899 Remscheid
02191/596900
www.gedore.de
zentrale@gedore.de
Sicherheitsbestimmungen
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
