Beschreibung
Vorgehensweise RT 100 T:
• Anfräsen einer Fläche rechtwinklig zum Eintrittswinkel der Bohrbearbeitung.
• Herstellen einer zylindrischen Pilotbohrung (Toleranz F9) mit einer Bohrtiefe von mindestens 1 x D.
• Einfahren in Pilotbohrung mit ca. 300 U/min bei f = 500 mm/min.
• Einstellen des Kühlschmierstoffdruckes und der Drehzahl.
• Kontinuierliches Bohren auf volle Bohrtiefe ohne Entspanzyklus.
• Bei Durchgangsbohrungen mit schrägem Austritt die Vorschubgeschwindigkeit vf ca. 1 mm vor dem Durchbrechen auf 40 % reduzieren.
• Nach Erreichen der Bohrtiefe Drehzahl und Kühlschmierstoff abschalten, Ausfahren im Eilgang.
• Konventionelle Kühlschmierung mind. 40 bar.
Hinweis: Die Bohrer können mehrfach nachgeschliffen werden.
Sämtliche Tieflochbohrer müssen beim Anbohren geführt werden.
Tieflochbohrer dürfen nie mit voller Drehzahl frei im Maschinenraum bewegt werden.

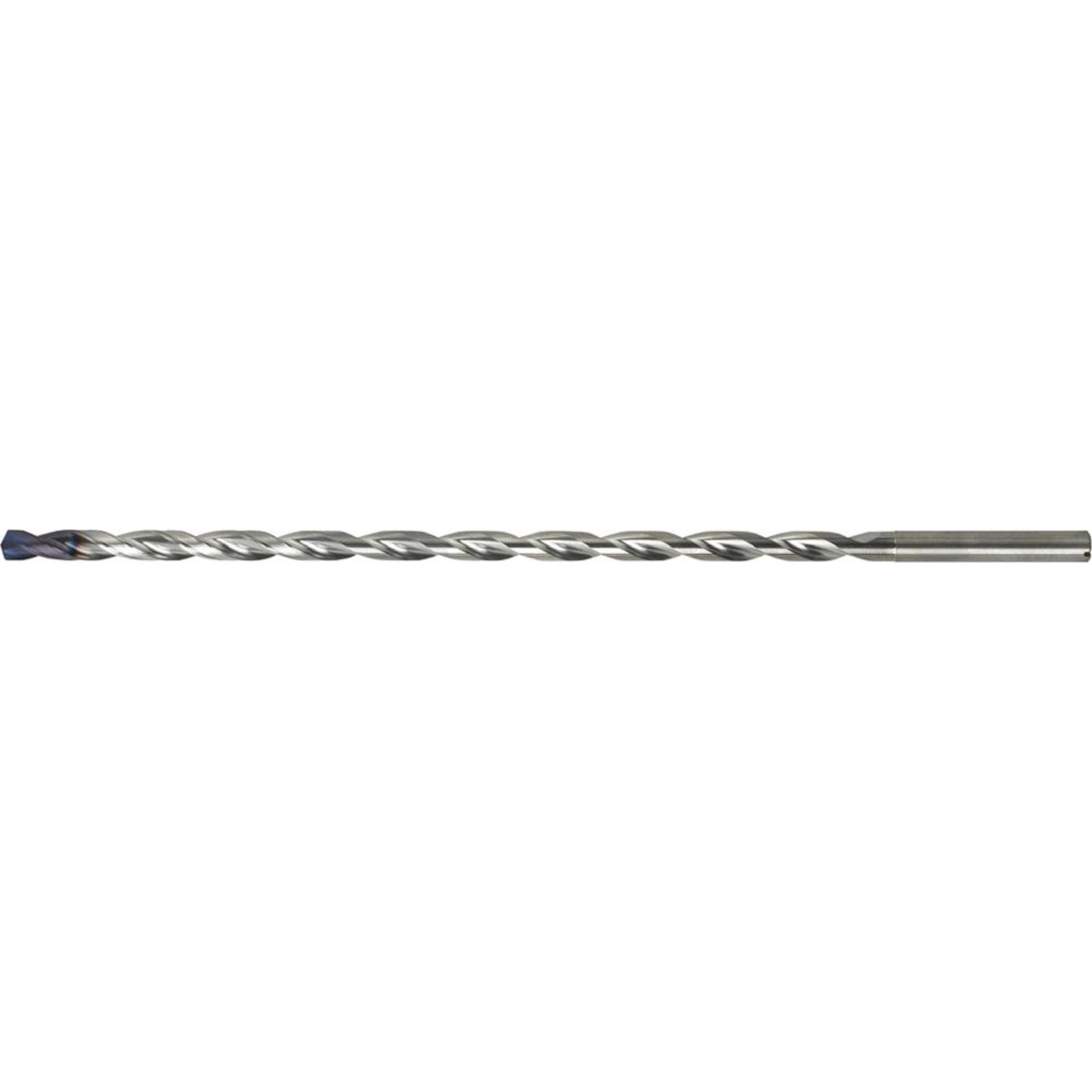

Ausführung: Rechtsschneidend. Spezielle Nutenform mit Doppelfasen und Spezialanschliff. Mit verdrallter Innenkühlung durch die Stege. Seitenspanwinkel 30°, Kerndicke stärker als normal und ohne Kernanstieg. Der Bohrer verfügt über ein sehr gutes Eigenzentrierverhalten.
Anwendung: Für Bohrungen mit sehr engen Ø-Toleranzen und sehr guten Oberflächen. Zum Bohren extrem tiefer Löcher bis zu 25 x D, mit hohen Schnittgeschwindigkeiten geeignet. Besonders für kurzspanende Werkstoffe wie Gusseisen, Grauguss, vergüteter Grauguss, Temper- und Kugelgraphitguss und Aluminium-Legierungen mit hohem Siliziumgehalt.
Merkmale
Bearbeitungstiefe | 25xD |
Beschichtung | TiAlN |
Code-Nr. | 5.500 |
Gehärteter Stahl < 55 HRC | 50 |

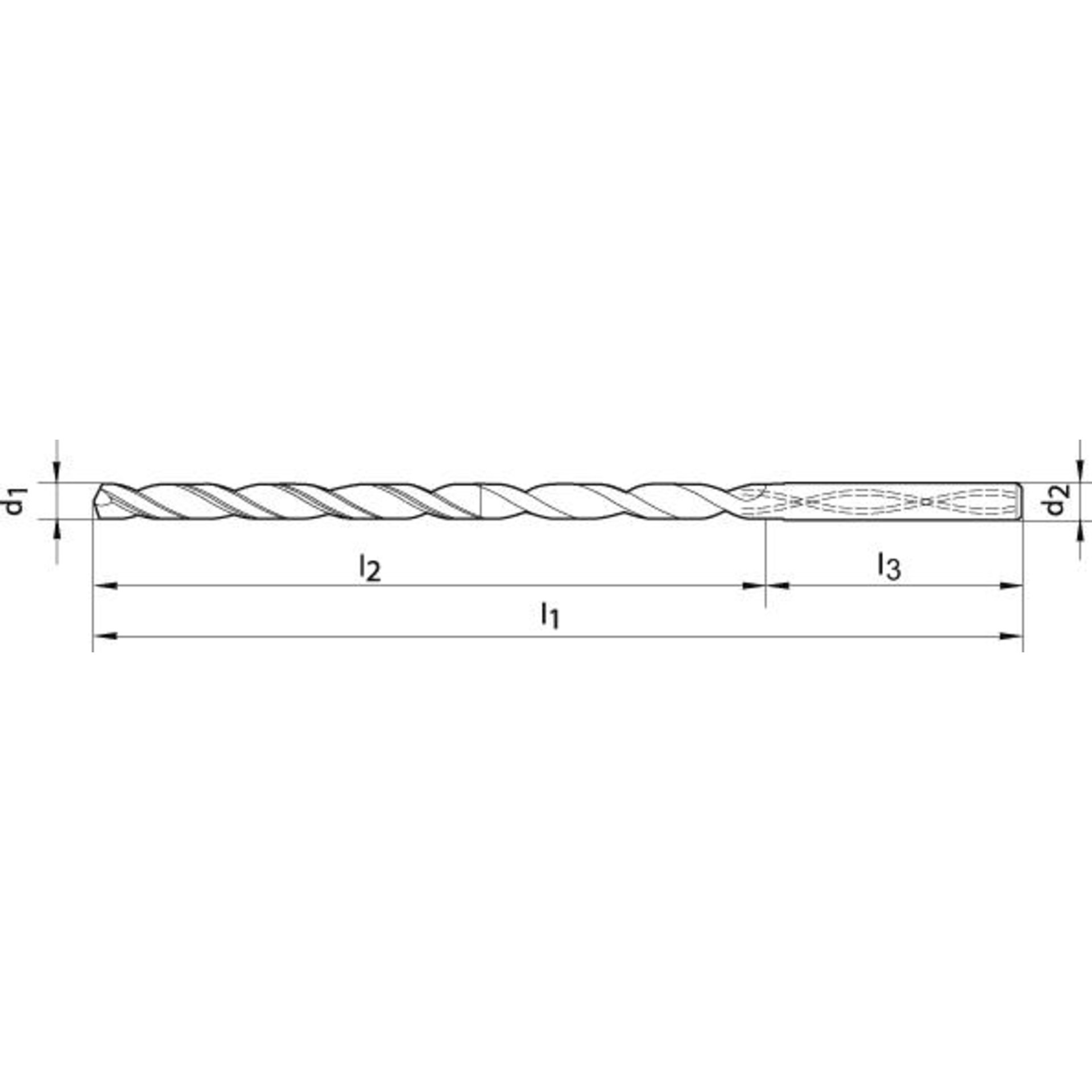

Gesamtlänge l1 | 210 mm |
Guss GG/GTS | 90 |
Guss GGG | 72 |
INOX austenitisch | 80 |
INOX duplex | 64 |
INOX ferrit./martens. | 100 |
Länge Nut | 170.000 mm |
Marke | GÜHRING |
Markenname | GÜHRING |
Ø m7/h7 | 5,5 mm |
Ø-Nenn Toleranzfeld | h7 |
Schaftlänge l3 | 36 mm |
Schaft-Ø d2 = h6 | 6 mm |
Spirallänge l2 | 170 mm |
Stahl < 1000 N/mm² | 100 |
Stahl < 1400 N/mm² | 80 |
Stahl < 1400 N/mm² f |
|
Stahl < 700 N/mm² | 110 |
DIN/ EN/ ISO/ Art | Werksnorm |
Oberfläche | TiAlN |
Ø-Nenn mm | 5.500 mm |
Ø-Schaft | 6.000 mm |
Länge Nutzung | 163.000 mm |
Gesamtlänge |
|
Anzahl Schneiden | 2 |
