Beschrijving
Ausführung: Körper aus Guss, mit Spiralring, zentrisch spannend. Mit zylindrischer Zentrieraufnahme für Spindelköpfe
Anwendung: Zum Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten usw., bei denen hohe Spannkräfte sowie Rundlaufgenauigkeiten und Wiederholgenauigkeiten erforderlich sind.
Lieferumfang: Vierbacken-Drehfutter mit Spannschlüssel und Befestigungsschrauben, mit einem Satz einteiliger Umkehrbacken.
Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de
Kenmerken

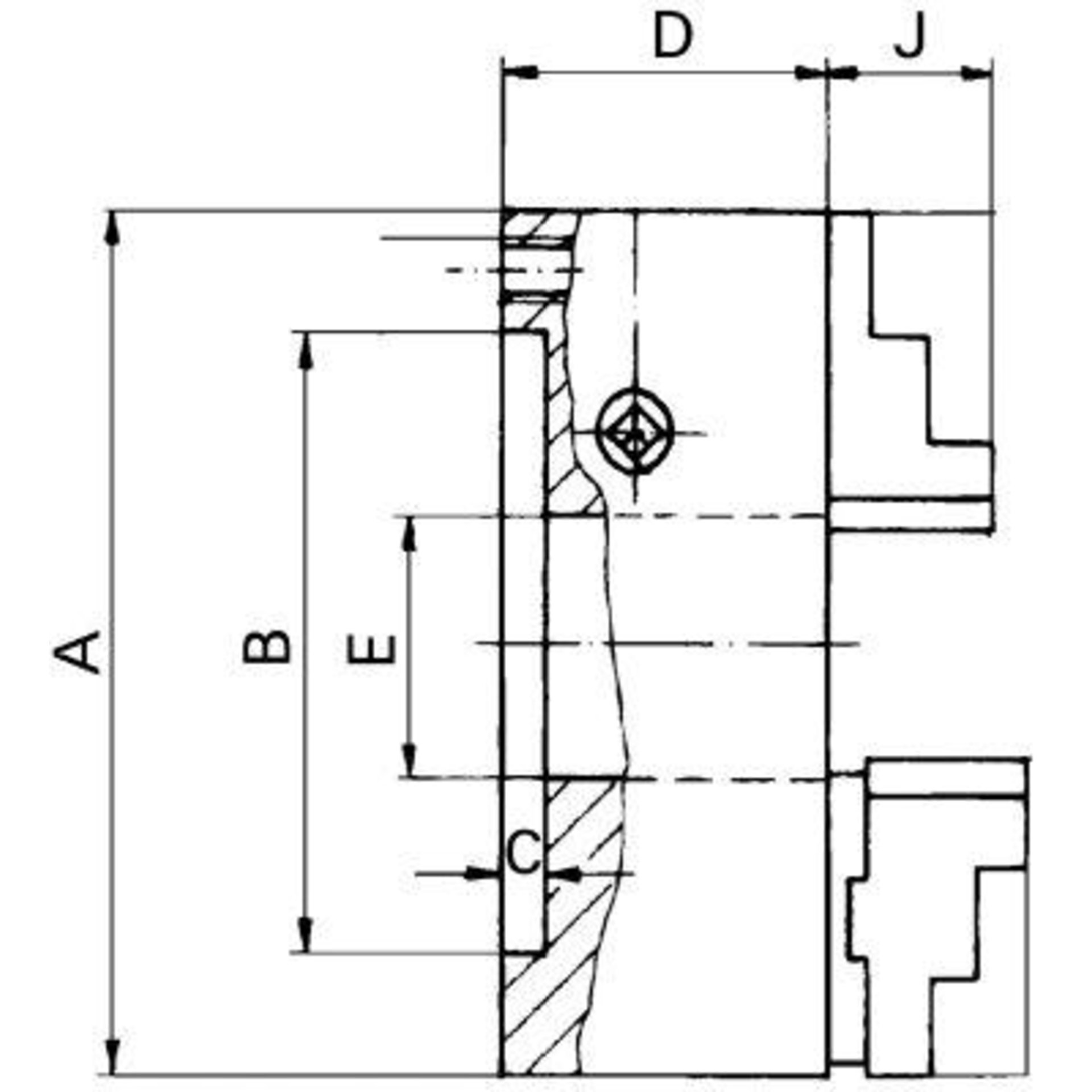

| Backenhöhe J | 40 mm |
|---|---|
| Durchgangbohrungs-Ø E | 76 mm |
| Durchgangsbohrung-Ø E | 76 mm |
| Größe A | 250 mm |
| Herstellername | Einkaufsbüro Deutscher Eisenhändler GmbH |
| Höhe ohne Backen D | 82 mm |
| Markenname | FORMAT |
| max. Drehzahl | 2500 min-1 |
| Rundlaufgenauigkeit | 0,06 mm |
| WGNr. | W300 |
| Zentrierbohrung B | 200 mm |
| Zentriertiefe C | 5 mm |
| Größe | 10 Zoll |
Productmanager
EDE Platz 1
42389 Wuppertal
+49 202 6096-0
www.ede.de
webkontakt@ede.de
Veiligheidsvoorschriften
Algemene veiligheidsinstructies
• Alle elektrische aansluitingen moeten worden uitgevoerd door een erkende elektricien
• Machines mogen alleen worden gebruikt met functionerende veiligheidsvoorzieningen
• Laat uitsluitend opgeleid personeel de machine bedienen
• Onderhouds- en reparatiewerkzaamheden mogen alleen door opgeleid personeel worden uitgevoerd
• Werk nooit onder invloed van ziekten, medicijnen, drugs of alcohol die de concentratie belemmeren
• Voordat u onderhouds- of reparatiewerkzaamheden uitvoert, moeten machines altijd van de stroomvoorziening worden losgekoppeld
• Draag nauwsluitende kleding en verwijder alle voorwerpen die verstrikking in machines kunnen veroorzaken.
• Gebruik originele reserveonderdelen en accessoires
• Houd lichaamsdelen uit de buurt van bewegende delen van de machines.
• In geval van een storing of bijzondere afwijkingen moet het bedrijf onmiddellijk worden stopgezet totdat de oorzaak is opgehelderd en de fout is verholpen.
• Vermijd overbelasting van machines. Werk altijd binnen het goedgekeurde prestatiebereik (technische gegevens)
• Zorg er altijd voor dat zich niemand in de gevarenzones van de machines bevindt.
• Zorg ervoor dat de veiligheidsvoorzieningen goed functioneren voordat u de machines gebruikt
• Lees de gebruiksaanwijzing en maak uzelf vertrouwd met de veiligheidsvoorzieningen.
• Houd de werkplek schoon en netjes om gevaren te minimaliseren
• Breng geen wijzigingen aan machines aan
• Draag gehoorbescherming om uw gehoor te beschermen
• Draag geschikte veiligheidshandschoenen bij het hanteren van chemicaliën of scherpe voorwerpen
• Draag geschikte veiligheidsschoenen om uw voeten te beschermen
• Draag geschikte veiligheidskleding
• Zorg ervoor dat u alle veiligheidsinstructies in acht neemt en opvolgt die op het product zijn aangegeven of die bij het product zijn meegeleverd.
