Beschrijving

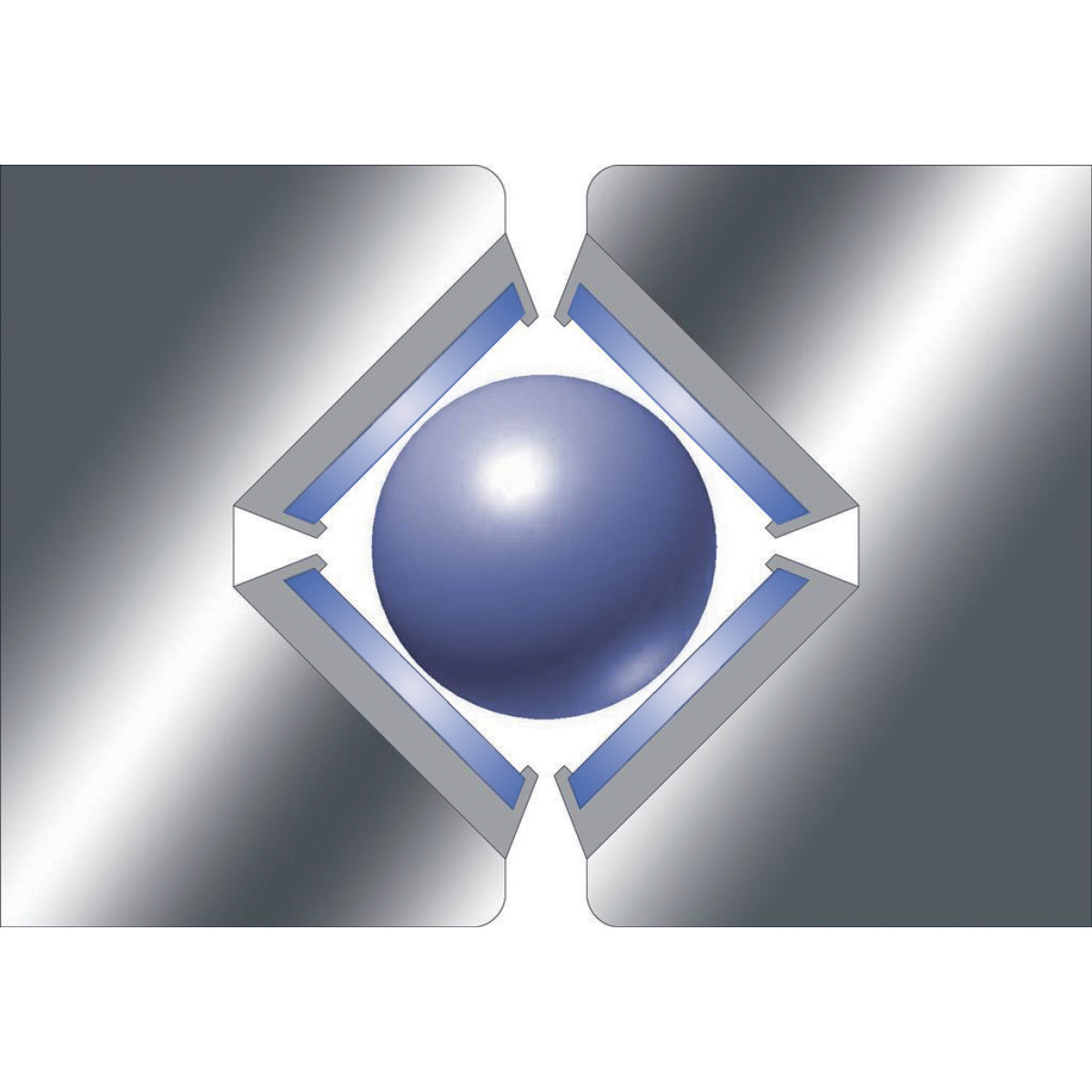

- Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium

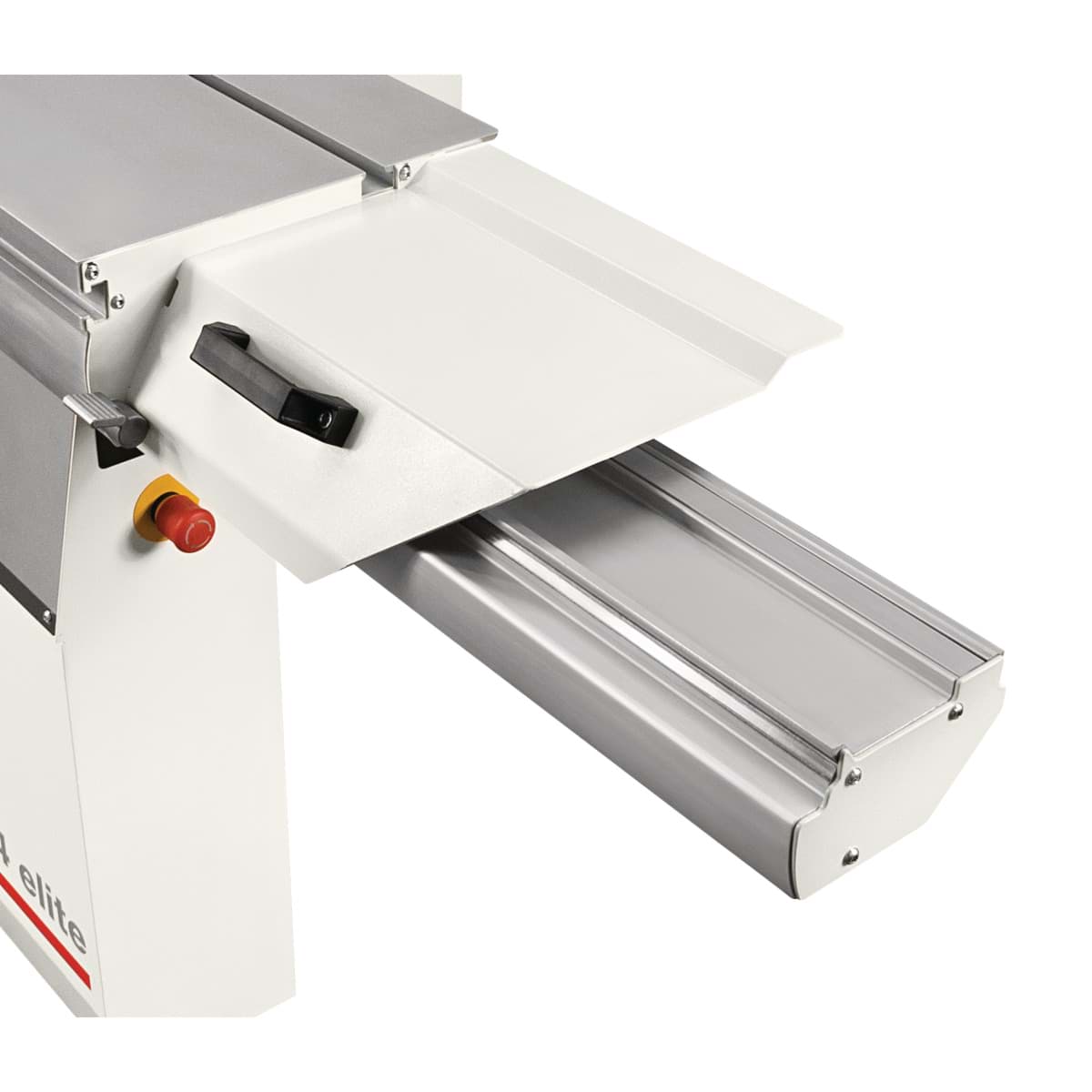

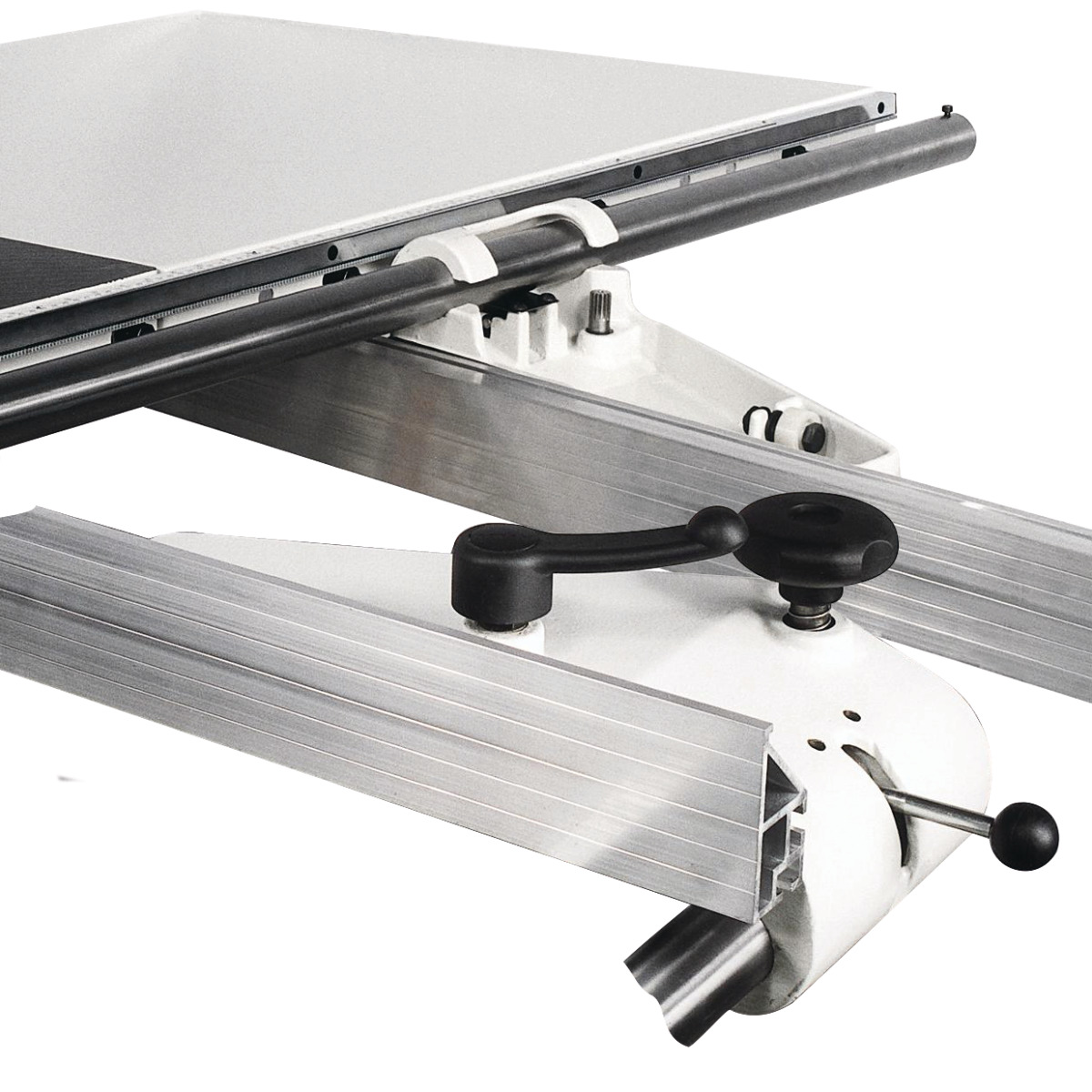

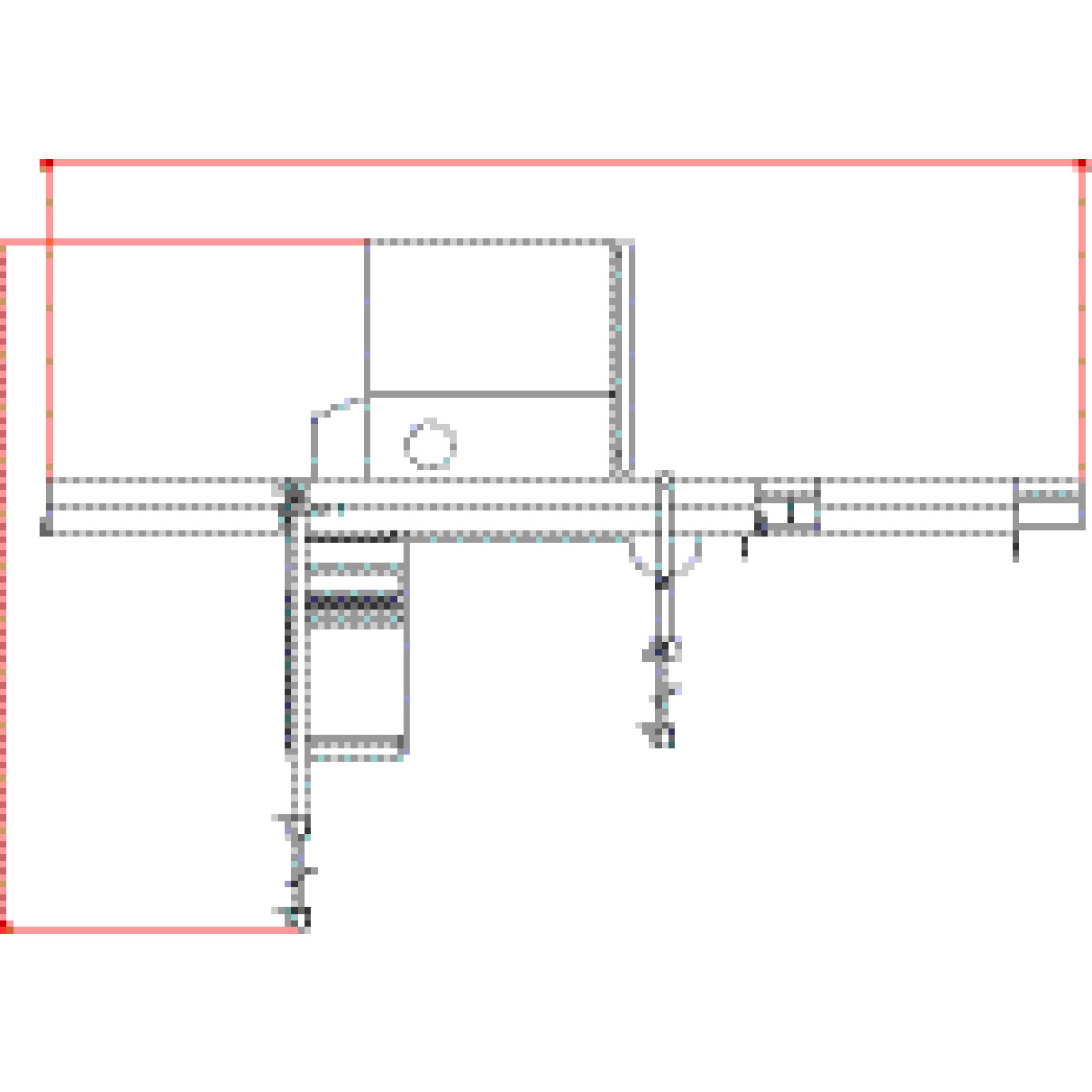

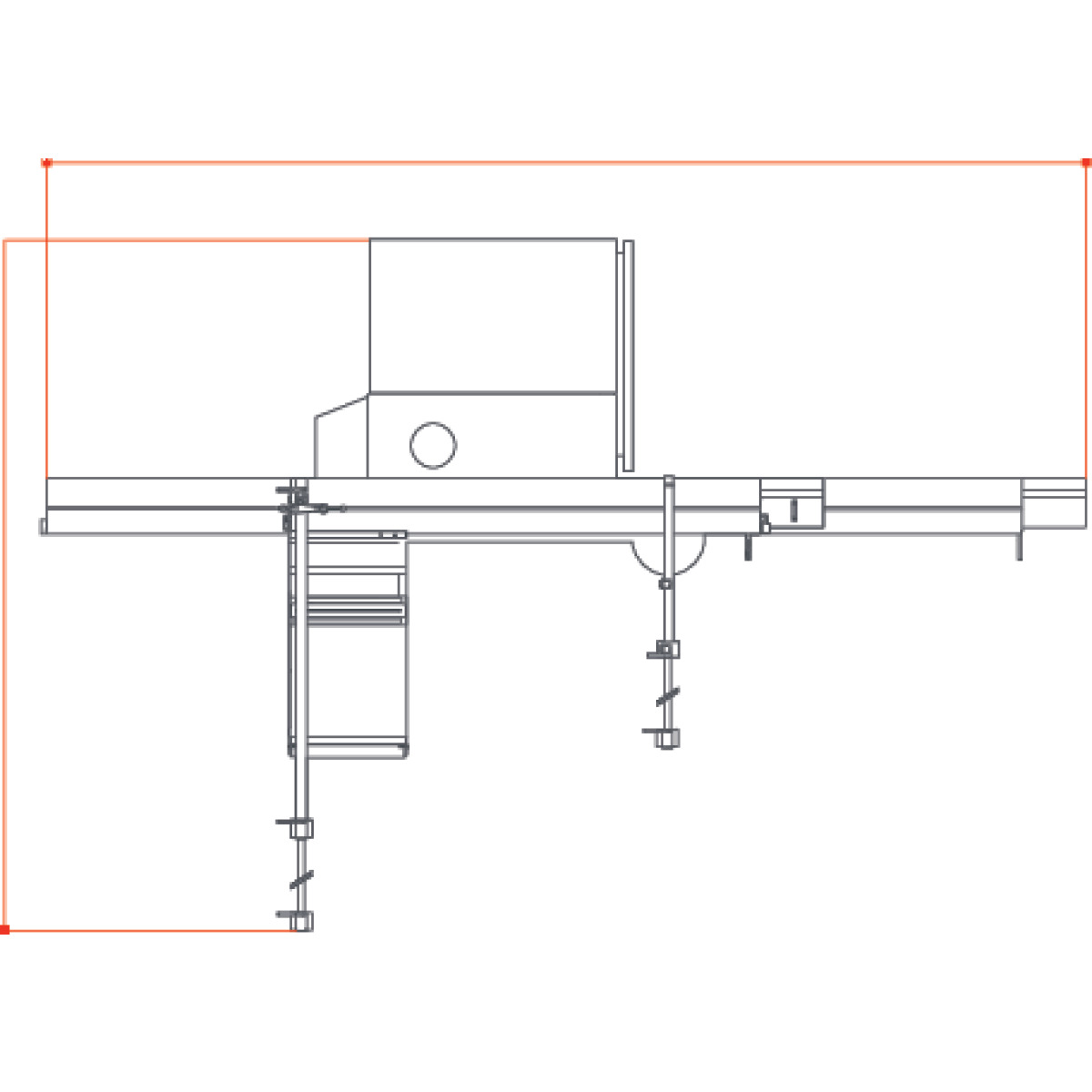

- Großer Besäumrahmen (1200 x 650 mm) mit Materialrolle und bis max. 3200 mm ausziehbarem Aluminium-Teleskopanschlag

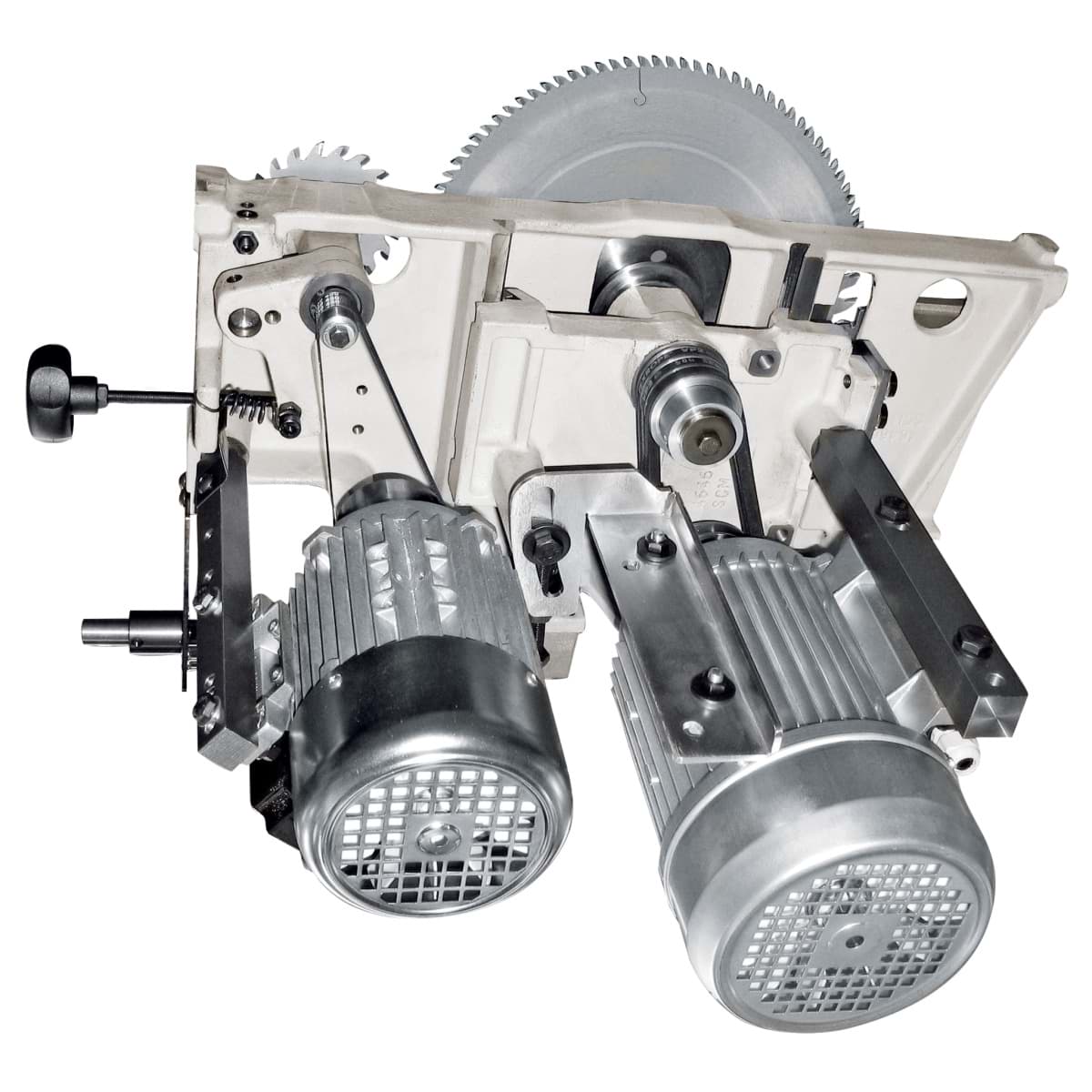

- Stabiles Sägeaggregat und groß dimensioniertes Grauguss-Fräsaggregat mit zweiseitiger Schwenksegmentführung gewähren höchste Stabilität, Präzision, Laufruhe und lange Lebensdauer
- Max. Sägeblatt-Ø 315 mm schwenkbar von 90° bis -45°
- Grauguss-Sägeaggregat mit zweiseitiger Schwenksegmentführung für präzise Schnitte: äußerst robust und verwindungssteif, Aggregat nahe am Sägeblatt und beidseitig gelagert, Höhenverstellung über Schwalbenschwanzführung
- Säge-Parallelanschlag mit Feineinstellung

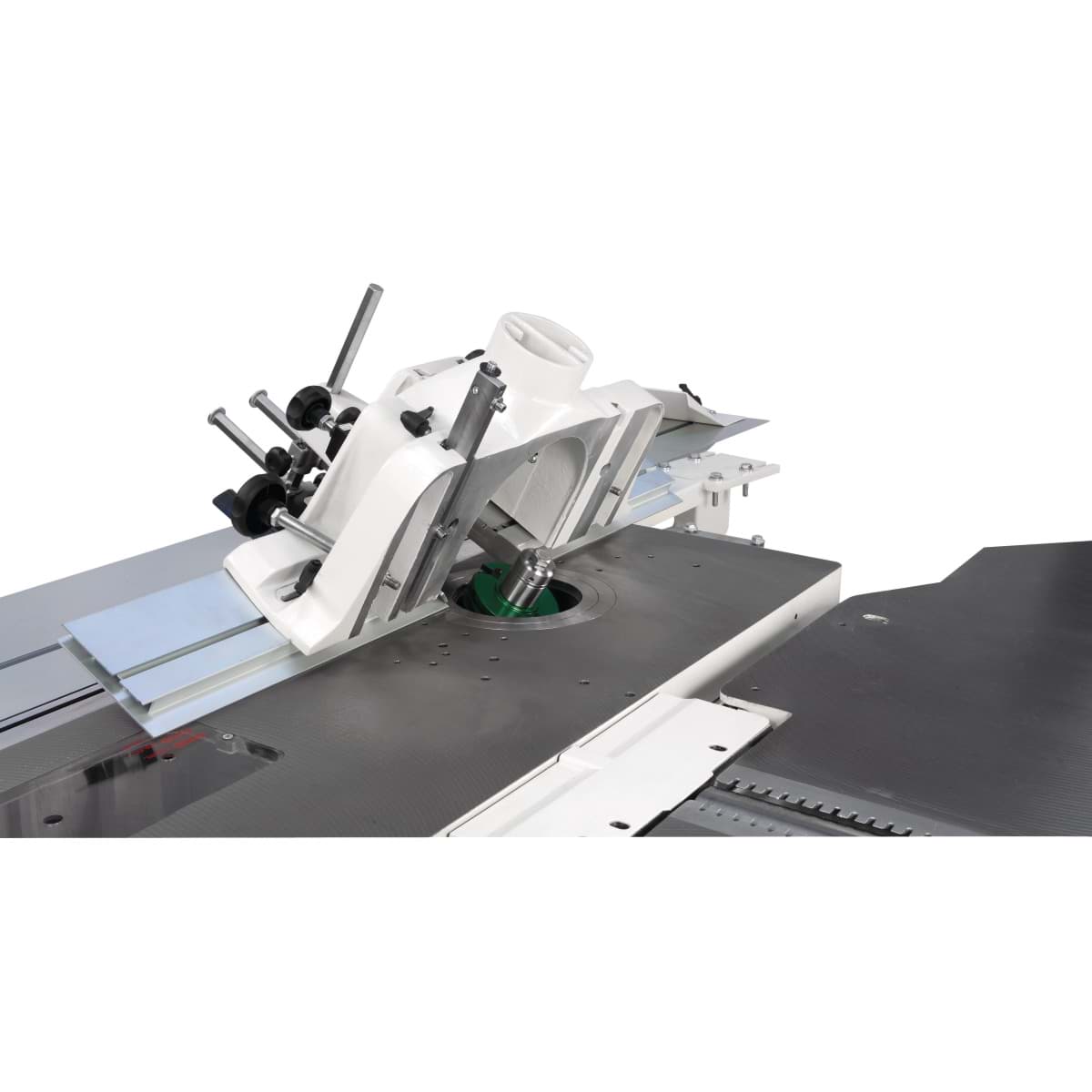

- Großer Schwenkbereich der Frässpindel bis -45° nach hinten

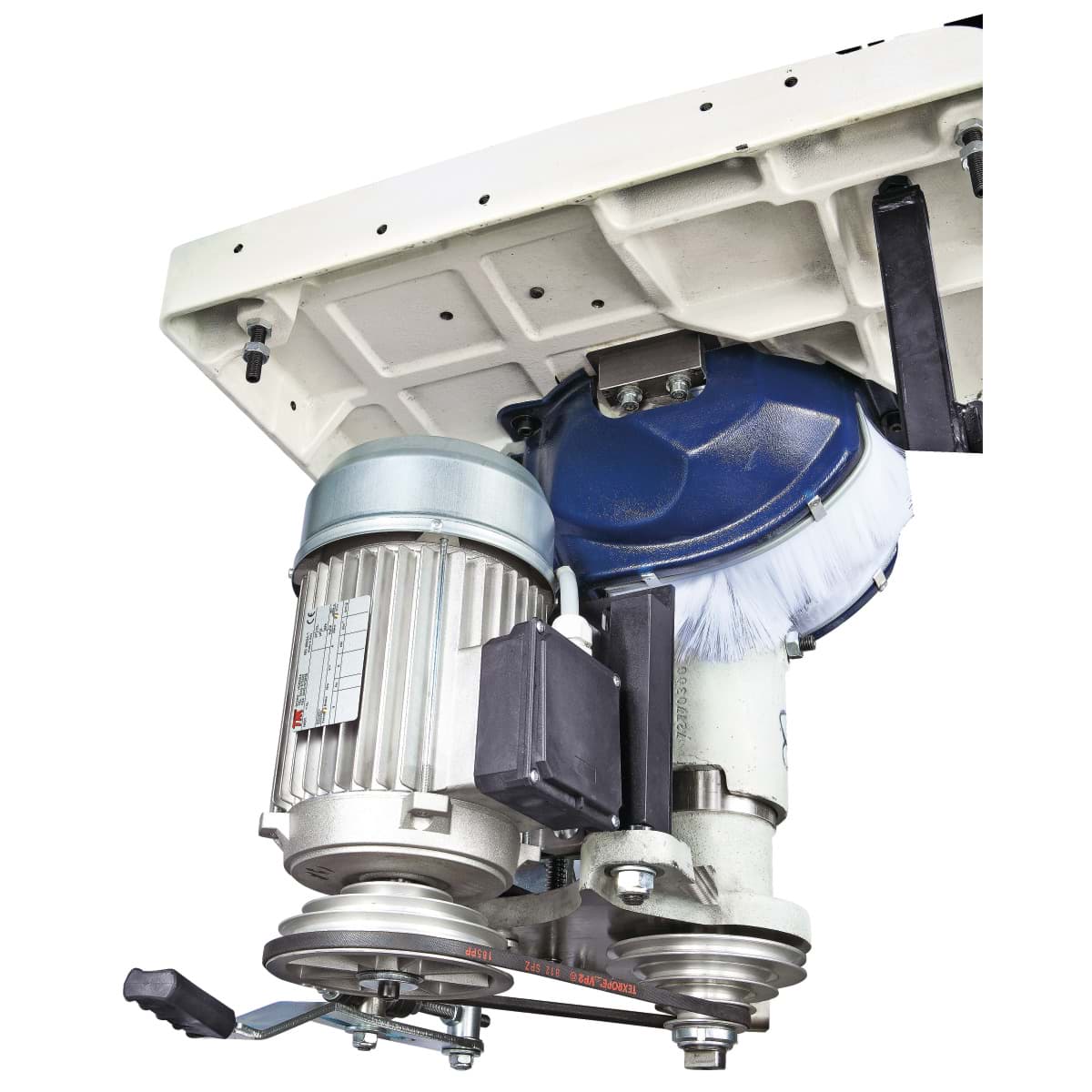

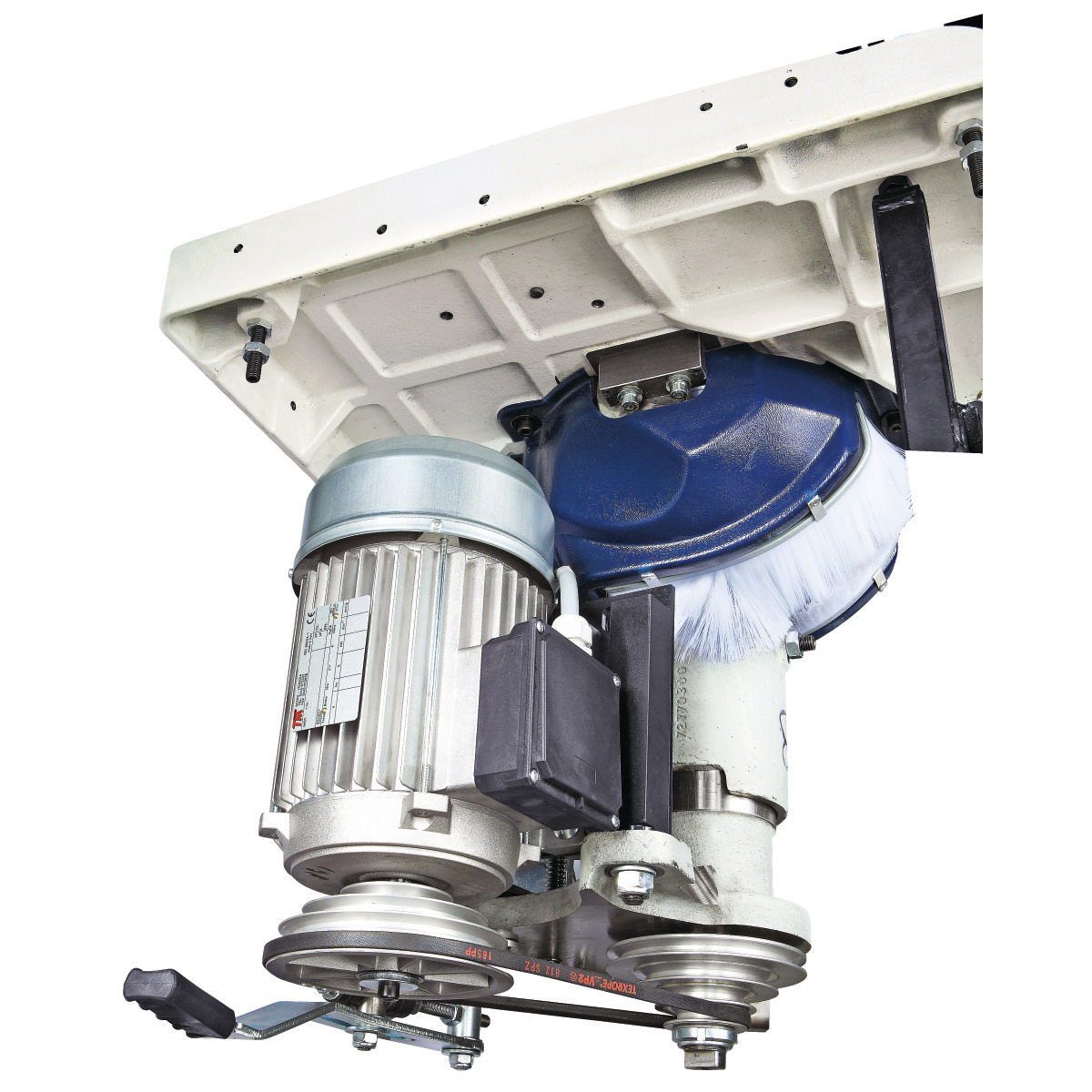

- Vier Fräsgeschwindigkeiten, manuell verstellbar
- Frässpindel mit Rechts-Linkslauf

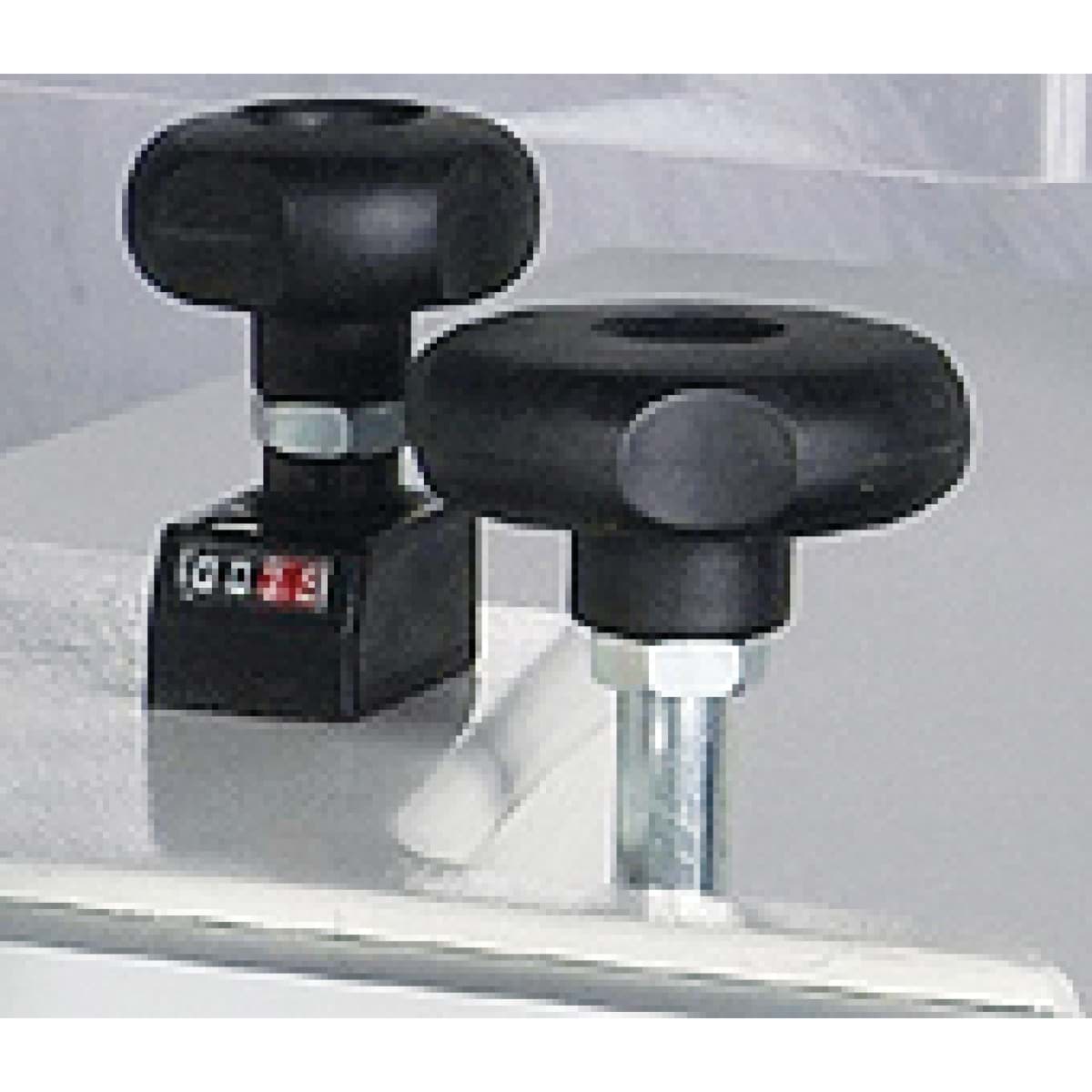

- Feste Handräder mit numerischen Anzeigen
- Solider und präziser Maschinentisch aus Grauguss, nachgeglüht und spannungsfrei
- Zwei leistungsstarke Industriemotoren mit Motorschutzschalter ausgelegt für den Dauereinsatz
- Mit abschließbarem Hauptschalter und Not-Aus-Schalter
Kenmerken
| Abmessungen Formatschiebeschlitten | 360 x 142 mm |
|---|---|
| Absaugstutzen-Ø | 2 x 120 mm |
| Absaugstutzen-Ø Sägeblattschutz | 60 mm |
| Absaugstutzendurchmesser | 2 x 120 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Anschlussspannung | 400 V |
| Besäumlänge | 3260 mm |
| Besäumrahmen | 1200 x 650 mm, mit winkelverstellbarem Teleskop-Ablängansch |
| Besäumschuh | ? |
| Bogenfräs-Schutzhaube | ? |
| Drehzahl (Haupt-)Sägeblatt | 4000 min?¹ |
| Drehzahlen | 3500/6000/8000/10000 min-1 |
| Durchmesser (Haupt-)Sägeblatt | 315 mm |
| Durchmesser Vorritzsägeblatt | 100 mm |
| Einschaltdauer Antriebsmotor | 40 % |
| Eloxierter Aluminium-Formatschiebeschlitten | ? |
| Erläuterung Durchmesser (Haupt-)Sägeblatt | mit Vorritzer |
| Exzenterspanner | ? |
| Formatschiebeschlittenbreite | 360 mm |
| Formatschiebeschlittenhöhe | 142 mm |
| Fräsanschlag | mit Schnellpositionierung |
| Gewicht (netto) ca. | 605 kg |
| Gewicht (Netto) ca. | 605 kg |
| Gewicht ca. | 605 kg |
| Griff für Schiebeschlitten | ? |
| Höhenverstellung der Spindel | manuell |
| Höhenverstellung des Sägeblatts | manuell |
| Leistung Antriebsmotor | 2 x 5,0 kW |
| Materialrolle am Besäumrahmen | ? |
| max. Ablängbreite links vom Sägeblatt |
|
| Max. Ablängbreite links vom Sägeblatt | 3260 mm |
| max. Sägeblattd. mit Vorritz | 315 mm |
| Max. Sägeblattüberstand 45° | 71 mm |
| Max. Sägeblattüberstand 90° | 100 mm |
| Max. Schnitthöhe 45° | 63 mm |
| Max. Schnitthöhe 90° | 90 mm |
| max. Schnitthöhe bei 90°/45° | 90 / 63 mm |
| max. Werkzeug-Ø absenkbar | 240 mm |
| max. Zapfenwerkzeug-Ø | 275 mm |
| Motorleistung 400 V / 50 Hz / P2 / S1 | 2 x 5,0 kW |
| Neigungsverstellung der Spindel | manuell |
| Neigungsverstellung des Sägeblatts | manuell |
| Nennbetriebsart Antriebsmotor | S6 |
| Netzfrequenz | 50 Hz |
| Nutzlänge der Spindel | 125 mm |
| Säge-Frästischabmessung | 1250 x 430 mm |
| Säge-Parallelanschlag | mit Rundstangenführung |
| Sägeblattdrehzahl | 4000 min-1 |
| Sägeblattneigung | 90 – 45 ° |
| Sägeblattschwenkung | 0 bis +45 ° |
| Schnittbreite | 900 mm |
| Schnittbreite mit Parallelanschlag | 900 mm |
| Spindeldrehzahlen | 3500/6000/8000/10000 min?¹ |
| Spindelneigung | 0 – -45 ° |
| Spindelschwenkung | 0 bis -45 ° |
| Tischbreite | 430 mm |
| Tischlänge | 1250 mm |
| Tischverbreiterung | ? |
| Tischverlängerung | ? |
| Vorritzsägeblatt-Ø | 100 mm |
| Werkzeugdurchmesser max. absenkbar | 240 mm |
| Werkzeugdurchmesser max. Zapfenfräsen | 275 mm |
