Beschrijving

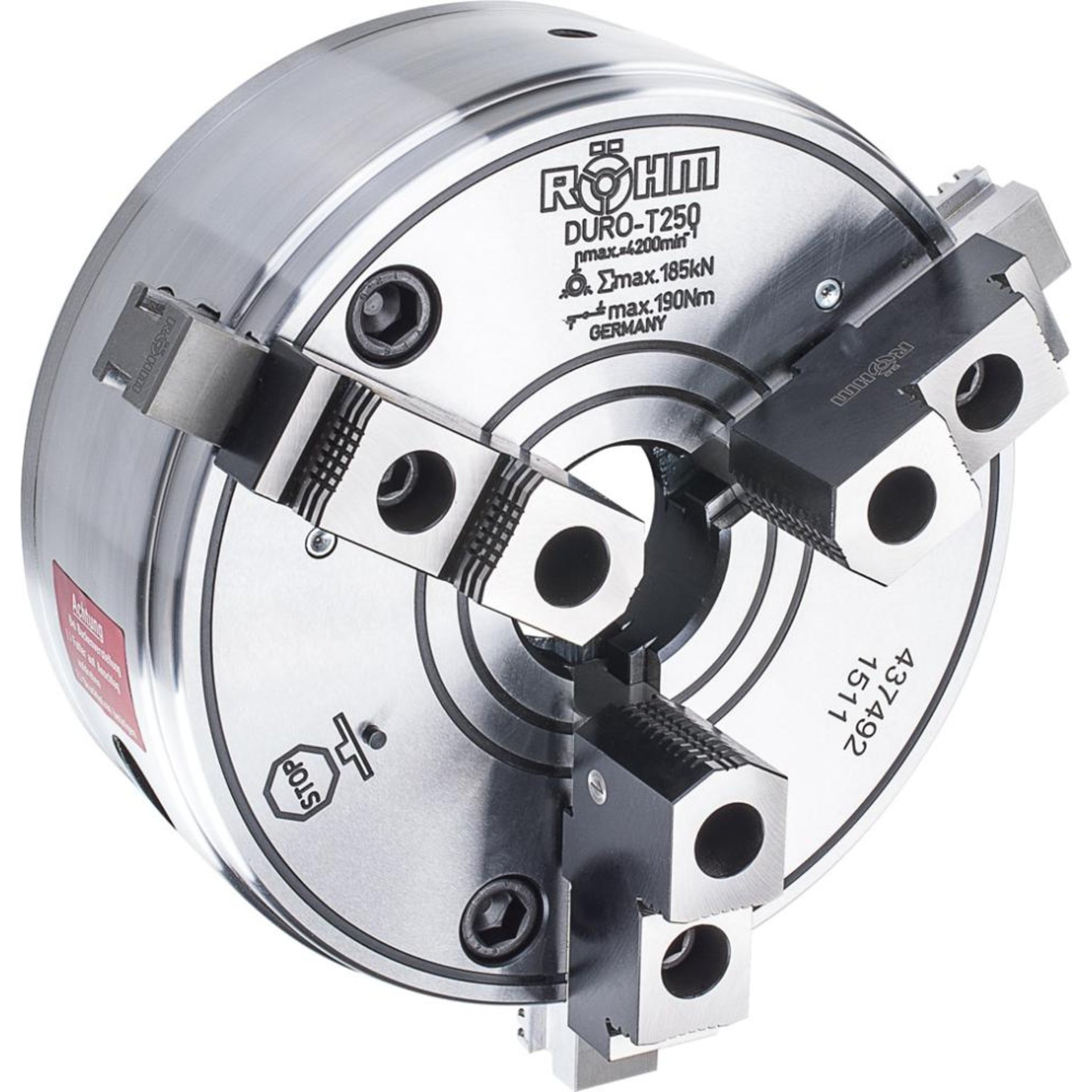

Ausführung: Futterkörper komplett oberflächengehärtet und ausgewuchtet. Backen im Futter auf Rundlauf ausgeschliffen. Die Rund- und Planlauftoleranz ist doppelt so genau wie bei DIN 69386/I vorgeschrieben. Mit Backenschnellwechselsystem, Sichtmarkierung für Schnellbackenwechsel und Backensicherung. Hoher Korrosionsschutz und Spritzwasserkante an der Außenkontur. Gute Schmiermöglichkeiten der stark beanspruchten Gleitflächen.

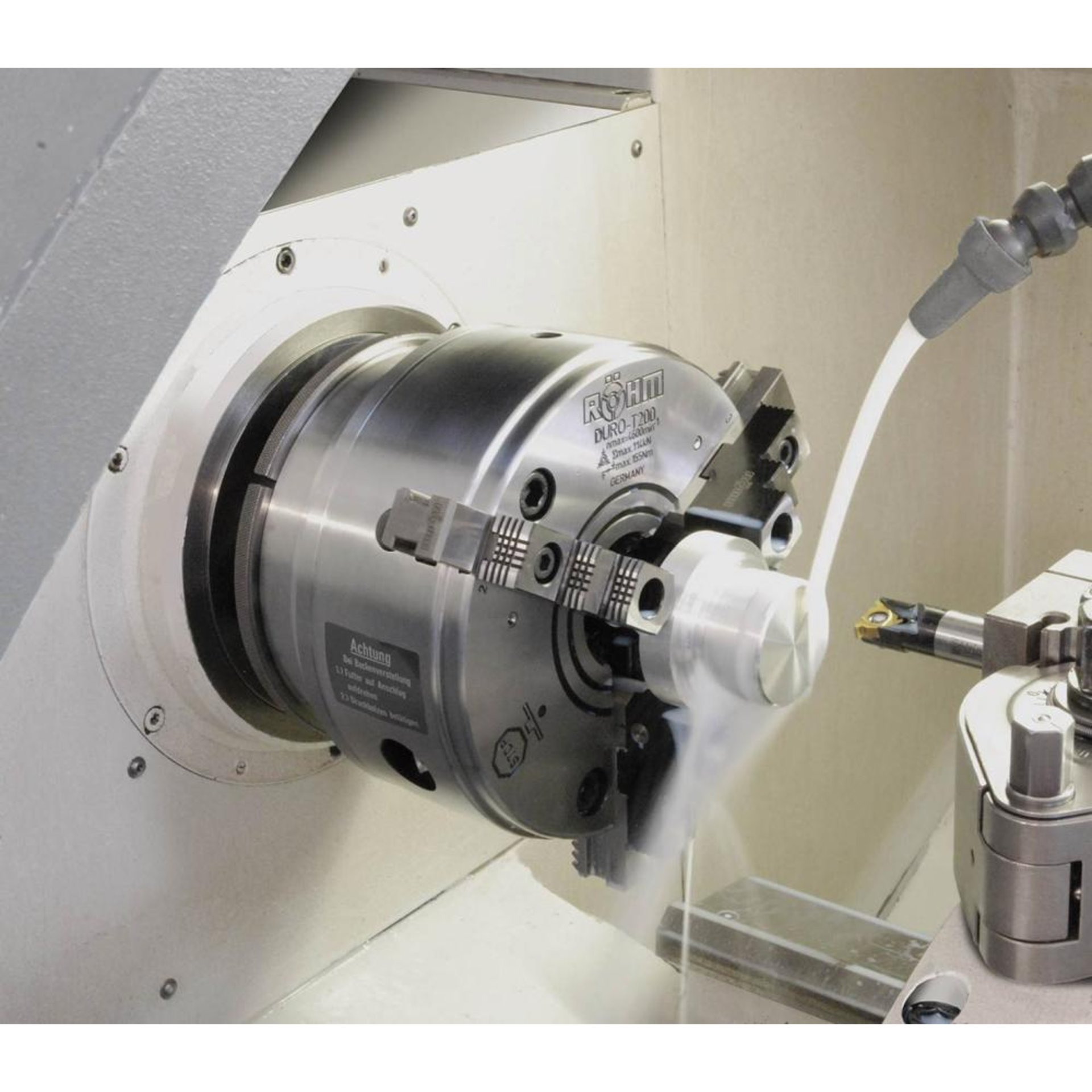

Anwendung: Für Drehanwendungen, bei denen hohe Spannkräfte sowie Rundlaufgenauigkeiten und Wiederholgenauigkeiten erforderlich sind.
Lieferumfang: Mit Grund- und Umkehr-Aufsatzbacken sowie Sicherheitsschlüssel.
Hersteller: Röhm GmbH, Heinrich-Röhm-Straße 50, 89567 Sontheim, DE, +497325160, info@roehm.com
Kenmerken
| Durchgangbohrungs-Ø | 52 mm |
|---|---|
| Durchgangsbohrung-Ø | 52 mm |
| Herstellername | Röhm GmbH |

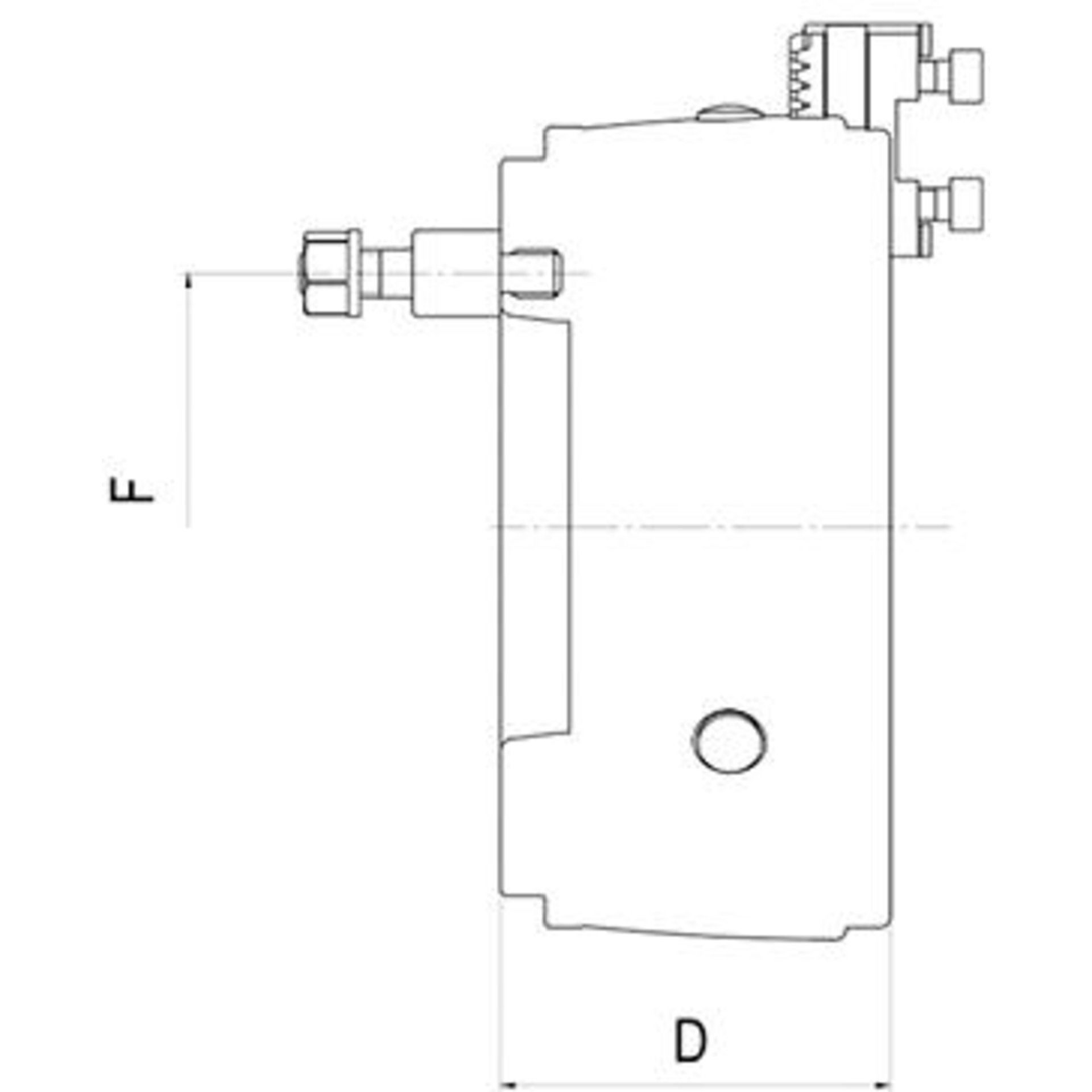

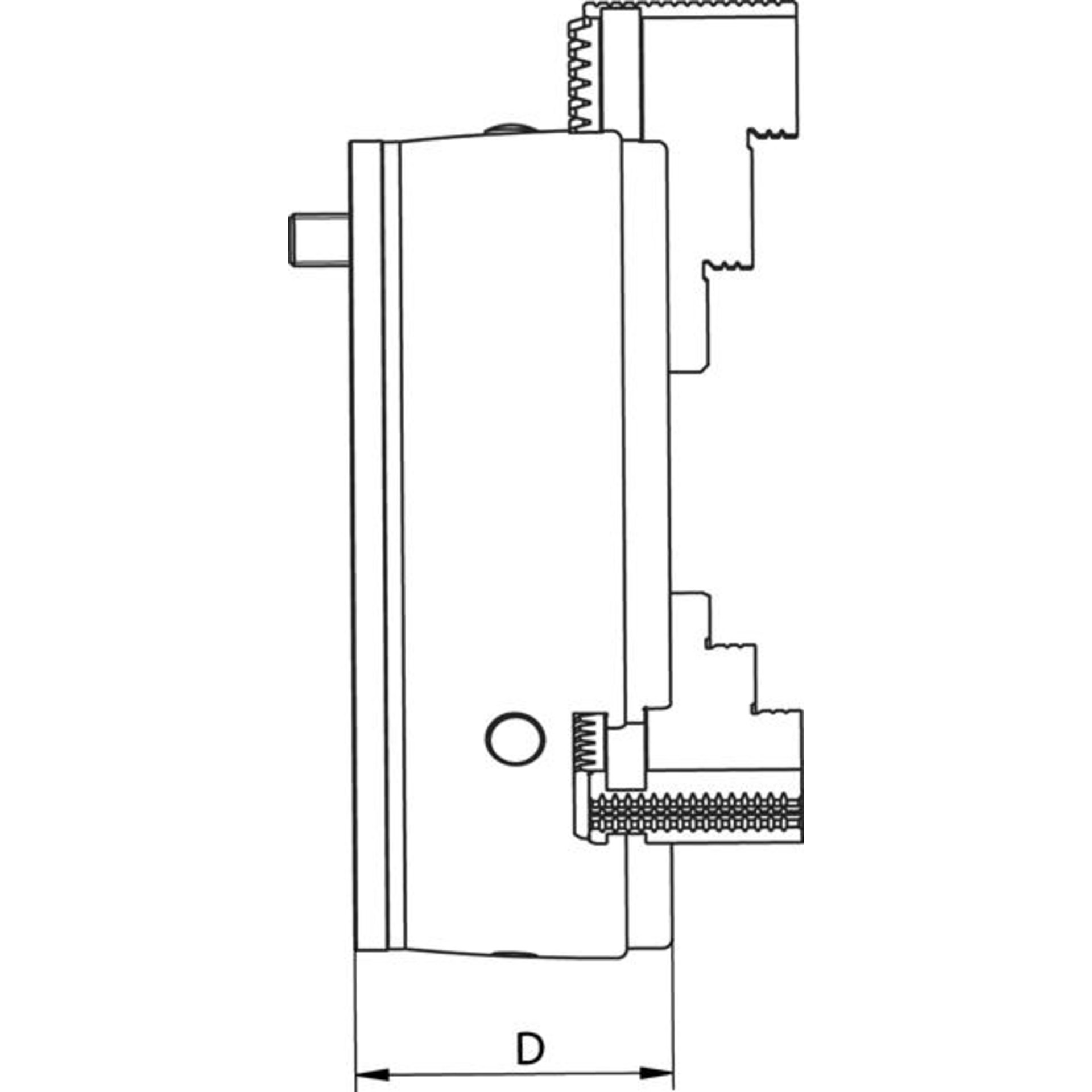

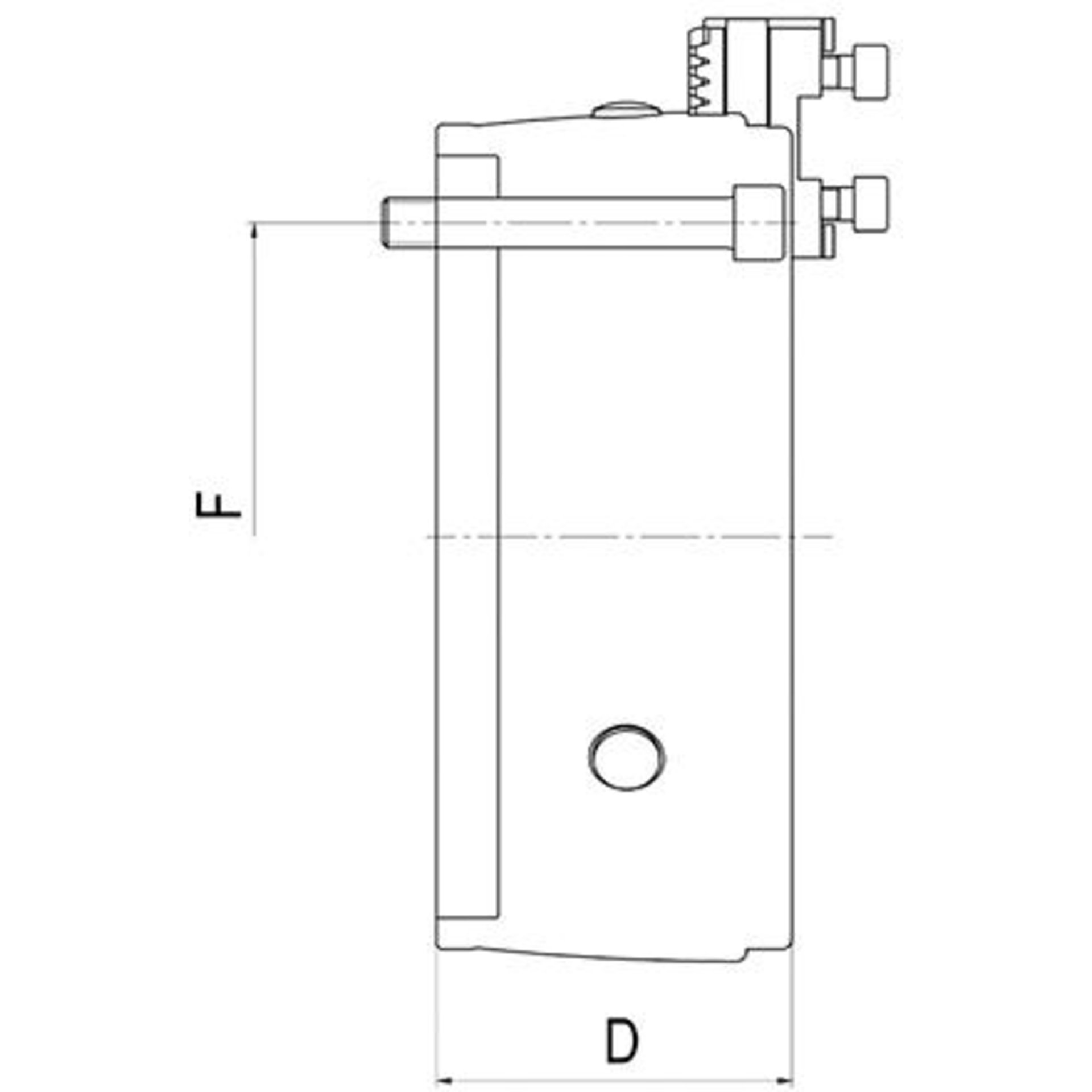

| Höhe ohne Backen D | 81 mm |
| Markenname | Röhm |
| max. Drehmoment | 155 N·m |
| Max. Drehmoment |
|
| max. Drehzahl | 4600 min-1 |
| max. Spannkraft | 114 kN |
| Rundlaufgenauigkeit | 0,06 mm |
| WGNr. | W302 |
| Zoll | 8 |
| Größe | 200 mm |
Fabrikant
Röhm GmbH Sontheim
Hausanschrift:
Heinrich-Röhm-Str. 50
89567 Sontheim
Tel.: +49 7325 16-0
Fax: +49 7325 16492
Email: info@roehm.biz
Veiligheidsvoorschriften
Algemene veiligheidsinstructies
• Alle elektrische aansluitingen moeten worden uitgevoerd door een erkende elektricien
• Machines mogen alleen worden gebruikt met functionerende veiligheidsvoorzieningen
• Laat uitsluitend opgeleid personeel de machine bedienen
• Onderhouds- en reparatiewerkzaamheden mogen alleen door opgeleid personeel worden uitgevoerd
• Werk nooit onder invloed van ziekten, medicijnen, drugs of alcohol die de concentratie belemmeren
• Voordat u onderhouds- of reparatiewerkzaamheden uitvoert, moeten machines altijd van de stroomvoorziening worden losgekoppeld
• Draag nauwsluitende kleding en verwijder alle voorwerpen die verstrikking in machines kunnen veroorzaken.
• Gebruik originele reserveonderdelen en accessoires
• Houd lichaamsdelen uit de buurt van bewegende delen van de machines.
• In geval van een storing of bijzondere afwijkingen moet het bedrijf onmiddellijk worden stopgezet totdat de oorzaak is opgehelderd en de fout is verholpen.
• Vermijd overbelasting van machines. Werk altijd binnen het goedgekeurde prestatiebereik (technische gegevens)
• Zorg er altijd voor dat zich niemand in de gevarenzones van de machines bevindt.
• Zorg ervoor dat de veiligheidsvoorzieningen goed functioneren voordat u de machines gebruikt
• Lees de gebruiksaanwijzing en maak uzelf vertrouwd met de veiligheidsvoorzieningen.
• Houd de werkplek schoon en netjes om gevaren te minimaliseren
• Breng geen wijzigingen aan machines aan
• Draag gehoorbescherming om uw gehoor te beschermen
• Draag geschikte veiligheidshandschoenen bij het hanteren van chemicaliën of scherpe voorwerpen
• Draag geschikte veiligheidsschoenen om uw voeten te beschermen
• Draag geschikte veiligheidskleding
• Zorg ervoor dat u alle veiligheidsinstructies in acht neemt en opvolgt die op het product zijn aangegeven of die bij het product zijn meegeleverd.
