Beschrijving
Ausführung: Messkopf aus gehärtetem Stahl, hartverchromt. Konstante Messkraft durch eingebaute Messkraftfeder. Messkopf, Triebnadel, Messgerätehalter, Tiefenverlängerungen, Winkelstücke und Einstellringe bilden ein umfangreiches Baukastensystem. Die Mindestzusammenstellung eines Messgerätes besteht aus: Messkopf, Triebnadel und Messgerätehalter zzgl. Angeigegerät.
Anwendung: Zum vergleichenden Messen von Durchmessern und Prüfen auf Formabweichungen wie Rundheit und Konizität. Besonders geeignet für Serienkontrolle und zur Bestimmung des Umkehrpunktes durch pendeln in der Bohrung.

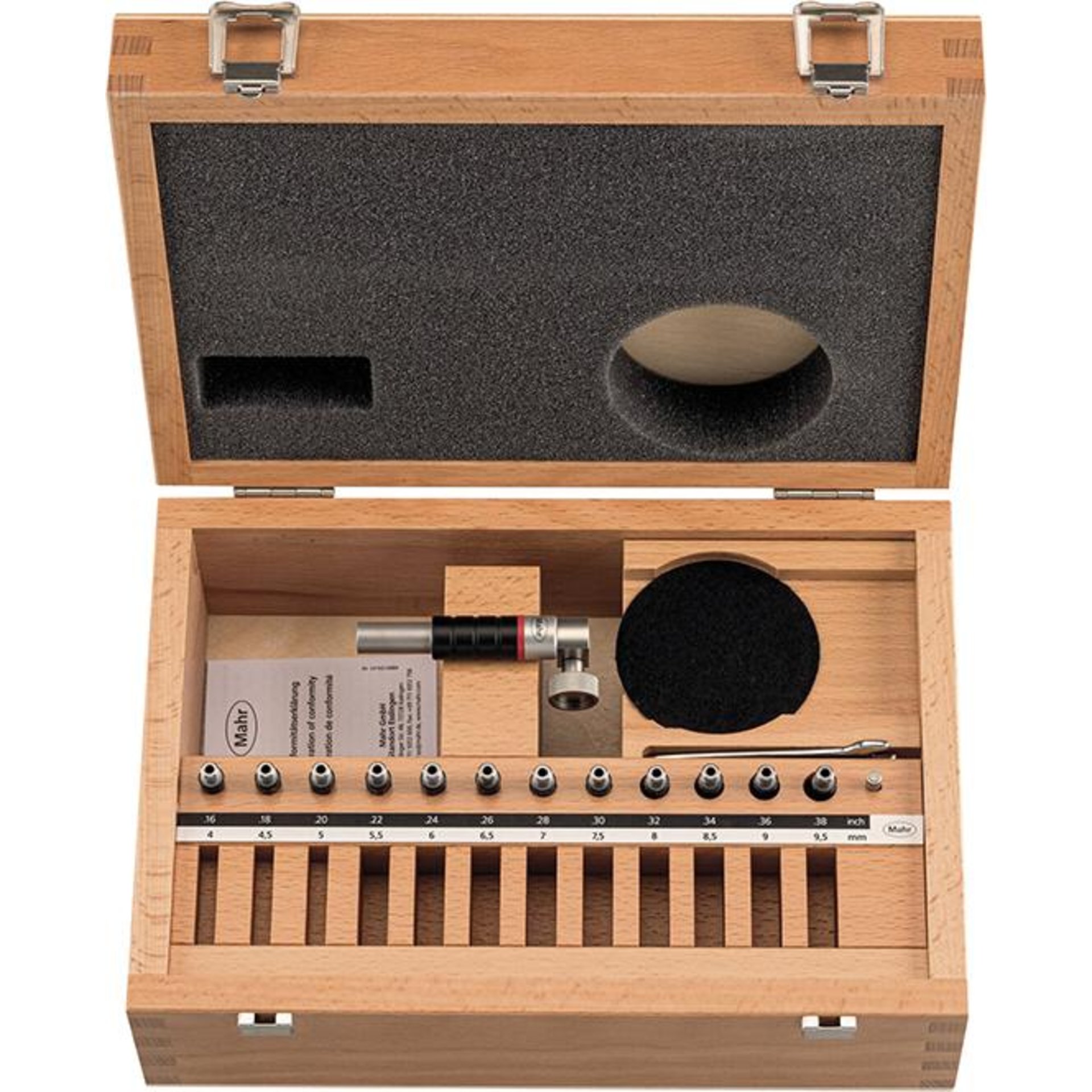

Lieferumfang: Messgerätehalter 844 Kg, Messtaster, Triebnadel, Holzkasten, ohne Anzeigegerät.
Nennmaß Einzelmessbereich Taster
4 mm 3,7–4,3 mm
4,5 mm 4,2–4,8 mm
5 mm 4,7–5,3 mm
5,5 mm 5,2–5,8 mm
6 mm 5,7–6,3 mm
6,5 mm 6,2–6,8 mm
7 mm 6,7–7,3 mm
7,5 mm 7,2–7,8 mm
8 mm 7,7–8,3 mm
8,5 mm 8,2–8,8 mm
9 mm 8,7–9,3 mm
9,5 mm 9,2 - 9,8 mm
Hersteller: Mahr GmbH, Carl-Mahr-Str. 1, 37073 Göttingen, DE, +49 551 7073 0, info@mahr.com
Kenmerken
| Messbereich | 3,7-9,8 mm |
|---|---|
| Anzahl Messtaster | 12 Stück |
| Wiederholpräzision | 1 µm |
Fabrikant
Mahr GmbH
Carl-Mahr-Str. 1
D-37073 Göttingen
Tel.: +49 551 7073 0
info@mahr.com
