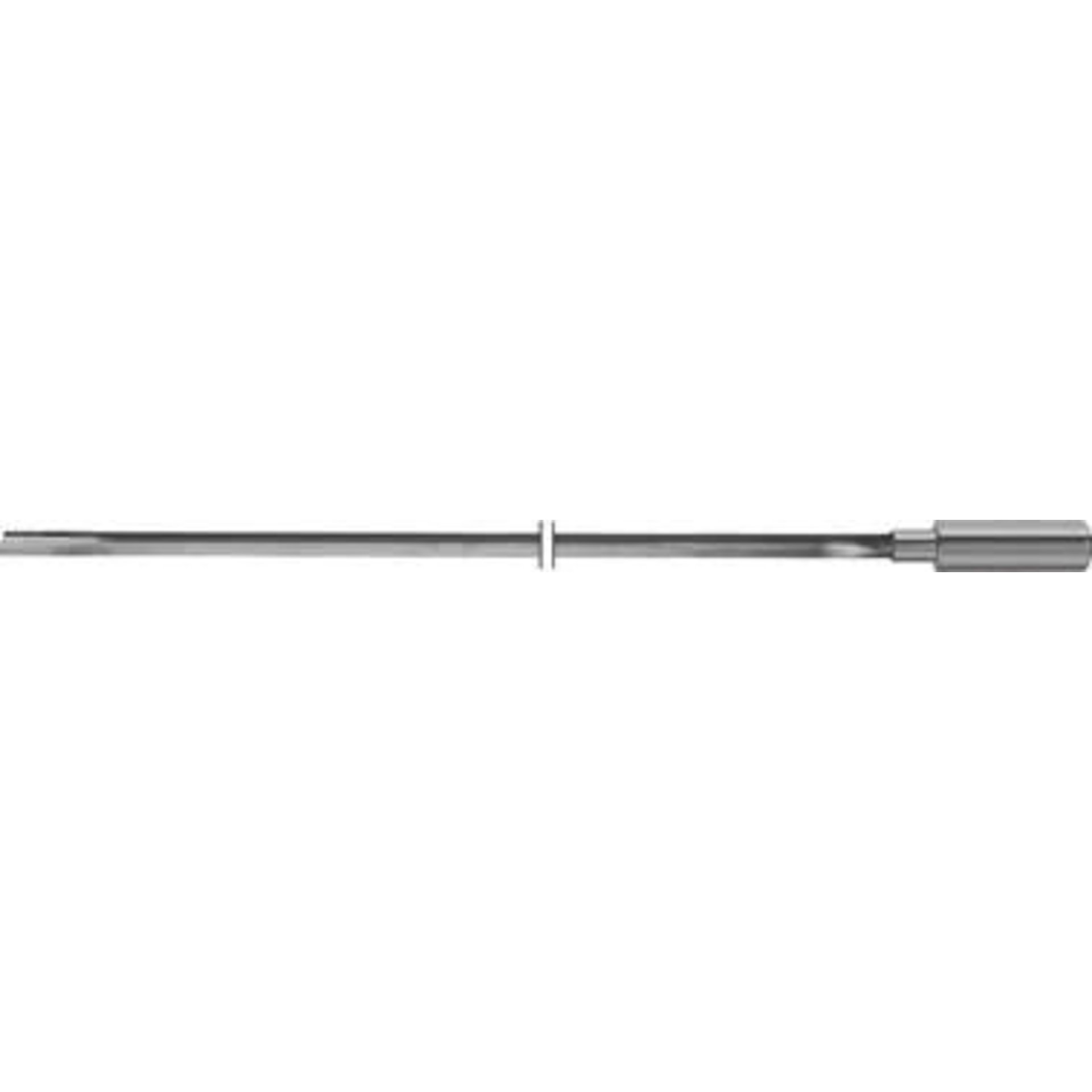

Beschrijving
Ausführung: 1-schneidig, Standardanschliff, Umfangsform G.
Anwendung: Vielseitig einsetzbarer Bohrer für sämtliche Werkstoffe.
Lange Ausführung.
Hersteller: Gühring KG, Herderstr. 50-54, 72458 Albstadt, DE, +497431170, info@guehring.de
Kenmerken
| Alu < 8% Si | 120 |
|---|---|
| Alu > 8% Si | 130 |
| Beschichtung | blank |
| Code-Nr. | 3.500 |
| Gehärteter Stahl < 55 HRC | 30 |
| Gehärteter Stahl < 60 HRC | 27 |
| Gehärteter Stahl > 60 HRC | 25 |
| Gesamtlänge l1 | 135 mm |
| Guss GG/GTS | 80 |
| Guss GGG | 64 |
| Herstellername | Gühring KG |
| INOX austenitisch | 35 |
| INOX ferrit./martens. | 40 |
| Länge Nut | 80.000 mm |
| Marke | GÜHRING |
| Markenname | GÜHRING |
| Ø d1 | 3,5 mm |
| Ø d1 = h5 | 3,5 mm |
| Ø-Nenn Toleranzfeld | h5 |
| Schaftlänge l3 | 40 mm |
| Schaft-Ø d2 | 10 mm |
| Spannutlänge l2 | 80 mm |
| Stahl < 1000 N/mm² | 85 |
| Stahl < 1400 N/mm² | 65 |
| Stahl < 700 N/mm² | 80 |
| Stahl < 700 N/mm² f | 0,016 mm/U |
| Titan > 850 N/mm² | 35 |
| WGNr. | W113 |
| DIN/ EN/ ISO/ Art | Werksnorm |
| Ø-Nenn mm | 3.500 mm |
| Oberfläche | blank |
| Ø-Schaft | 10.000 mm |
| Gesamtlänge |
|
| Anzahl Schneiden | 1 |
Fabrikant
Gühring KG
Herderstr. 50-54
72458 Albstadt
07431/17-647
www.guehring.de
info@guehring.de
